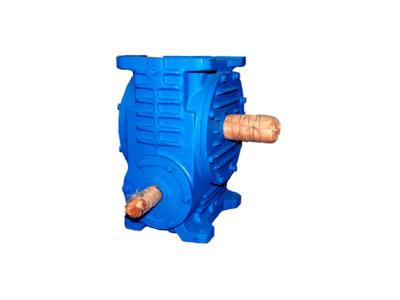

Купить редуктор Ч-100 цена завода производителя

item
Завод грузоподъемного и кранового оборудования.




15 000 руб
Цена 15 000 руб

Оставить заявку
В наличии


Добавить в заказ

Описание

Редуктор Ч-100 – механическое приспособление, передающее энергию вращения от одного к другому валу. Применяется в машиностроении.

Устройство используется в оборудовании:
  • как один из элементов в приводах машин и механизмов, различных типах устройств и оборудовании.
Маркировка редуктора Ч-10
  • 1. Ч – тип редуктора . (Одноступенчатый редуктор).

  • 2. Ч – червячны (червячный одноступенчатый универсальный).

  • 3. 100 – межосевое расстояние.

Одноступенчатый редуктор Ч 100 - устройство конструктивно простое и надежное в работе.

Раскрыть содержание описания --- Закрыть содержание

Характеристики

U ном.Редуктор Ч-100
U фак .1500мин.-11000мин.-1750мин.-1
Мт Н.мηМт Н.мηМт Н.мη
8 7,75 380 0,93 426 0,92 477 0,91
10 10 367 0,93 410 0,91 460 0,90
12,5 12 374 0,92 420 0,90 470 0,89
16 15,5 392 0,89 440 0,87 492 0,85
20 20 389 0,87 414 0,85 464 0,83
25 24 372 0,87 417 0,84 466 0,83
31,5 31 400 0,70 448 0,66 500 0,63
40 40 387 0,78 433 0,74 485 0,71
50 48 389 0,77 436 0,73 488 0,71
63 64 313 0,69 350 0,64 396 0,60
80 84 292 0,69 327 0,61 366 0,58
Консольная нагрузка Рб ; Н 800
Рт ; Н 5500
Уровень звука ДБА 80
Масса кг 57 (44)

* Uном ; Uфак – номинальное и фактическое передаточное число;
* 1500мин-1, 1000мин-1, 750мин-1 – частота вращения быстроходного вала;
* Мт – наибольший допускаемый крутящий момент, Н·м;
* η – коэффициент полезного действия;
* Рб – консольная нагрузка на середину шейки быстроходного конца вала, Н;
* Рт – консольная нагрузка на середину шейки тихоходного конца вала, Н;
* в скобках – масса редуктора с алюминиевым корпусом.

*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.

Чтобы уточнить описание, габаритные и присоединительные размеры обращайтесь к менеджеру. Получить опросный лист

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:

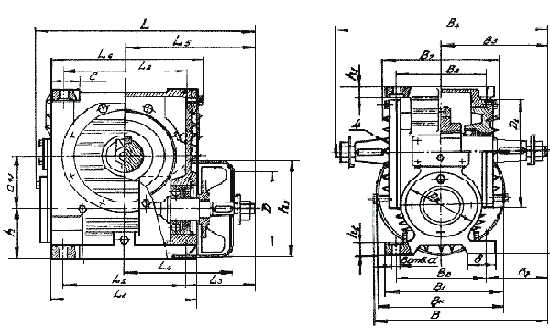

Габаритные и присоединительные размеры редуктор Ч-100

Габариты и присоединительные размеры редуктора Ч-100

Обозначение размеровТип редуктора
Редуктор Ч-100
aw 100
L 373
L1 240
L2 200
L3 125
L4 177
L5 225
L6 257
1 40
d 19
b 45
Н 312
h 100
h1 18
h2 179
D 140
D1 220
D2 150
B 341
B1 175
B2 140
В3 155
В 4 450
B5 225
В 6 218
В 7 217



Присоединительные размеры выходных концов валов редуктор Ч-100

Присоединительные размеры выходных концов валов редуктор Ч-100

Тип редуктораВыходные концы валовLL 1L2L3bdd1tm
Ч-100 конические Вал быстроходный 80 58 24 18 6 32 M20xl,5-8g 17,05 -
Ч-125 80 58 24 18 6 32 M20xl,5-8g 17,05 -
Ч-160 110 82 28 20 10 40 M24x2- 8g 20,95 -
Ч-100 Вал тихоходный 110 82 32 25 12 45 М30х2- 8g 23,45 -
Ч-125 110 82 38 30 14 55
