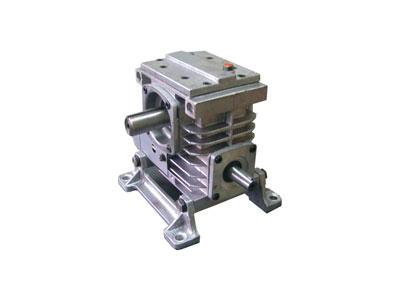

Одноступенчатый редуктор Ч 63 - устройство конструктивно простое и надежное в работе.
| iном | Редуктор Ч-63 | |
| Мкр, Н•м | КПД | |
| 8 | 120 | 0,89 |
| 10 | 110 | 0,88 |
| 12,5 | 100 | 0,88 |
| 16 | 140 | 0,84 |
| 20 | 120 | 0,83 |
| 25 | 110 | 0,81 |
| 31,5 | 150 | 0,74 |
| 40 | 130 | 0,73 |
| 50 | 120 | 0,68 |
| 63 | 100 | 0,62 |
| 80 | 90 | 0,60 |
| Масса, кг | 13 | |
iном – номинальное передаточное число;
Мкр – номинальный крутящий момент
*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.
Чтобы уточнить описание, габаритные и присоединительные размеры обращайтесь к менеджеру. Получить опросный лист
Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:

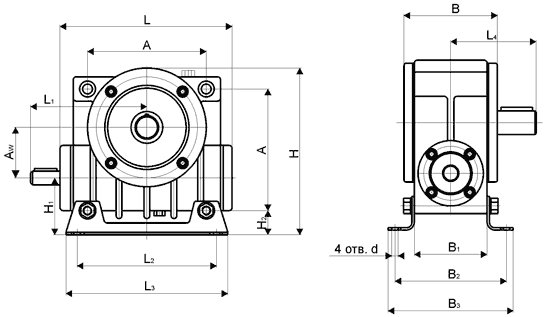

| тип редуктора | Aw | A | B | B1 | B2 | B3 | H | H1 | H2 | L | L1 | L2 | L3 | L4 | d |
| 2Ч-63 | 63 | 150 | 145 | 125 | 165 | 197 | 232 | 82 | 40 | 200 | 135 | 180 | 220 | 120 | 13 |

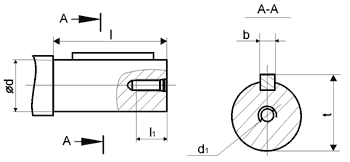

исполнение Ц – цилиндрический:

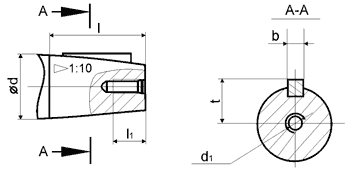

исполнение Кв – конический с внутренней резьбой:
| типр едуктора | исполнение | размер входного вала (мм) | размер выходного вала (мм) | ||||||||||
| d | d1 | I | I1 | t | b | d | d1 | I | I1 | t | b | ||
| 2Ч-63 | Ц | 22 | М8 | 36 | 20 | 24,5 | 6 | 28 | М8 | 42 | 20 | 31 | 8 |
| Кв | 22 | М8 | 36 | 20 | 11,5 | 4 | 28 | М8 | 42 | 20 | 14,9 | 5 | |

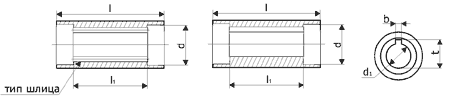

Пшл – полый, шлицевой
Пшп – полый, шпоночный
| типоразмер редуктора | d | d1 | I | I1 | b | t | тип шлица ГОСТ 6033 |
| 2Ч-63 | 33 | 28 | 108 | 68 | 8 | 31,1 | 32х1,5хН8 |
