Редуктор 1Ц3Н 450 – механическое приспособление, передающее энергию вращения от одного к другому валу. Применяется в машиностроении.
Трехступенчатый редуктор 1Ц3Н 450 - устройство конструктивно простое и надежное в работе.
| Передаточное отношение | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный крутящий момент на тихоходном валу, Н·м, min / max | 31500 / 35500 | |||||||||
| Номинальная передаваемая мощность, кВт, min / max | 157 / 28 | |||||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 71000 / 71000 | ||||||||
| входного, min / max | 2500 / 3550 | |||||||||
| Масса, кг, не более | 1700 | |||||||||
*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.
Чтобы уточнить описание, габаритные и присоединительные размеры обращайтесь к менеджеру. Получить опросный лист
Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:

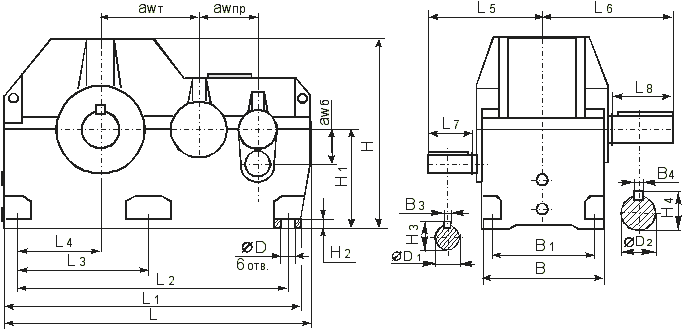

| awб | awпр | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 280 | 450 | 1470 | - | 1060 | 530 | 260 | 430 | 650 | 110 | 300 | 590 | 515 | 14 | 40 |
| ØD | ØD1 | ØD2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 35 | 50k6 | 160m6 | 870 | 450 | 50 | 53,5 | 169 |

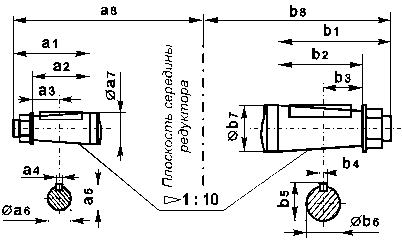

| a1 | a2 | a3 | a4 | a5 | Øa6 | Øa7 | a8 | b1 | b2 | b3 | b4 | b5 | Øb6 | Øb7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 | 82 | 41 | 12 | 48,9 | 45,9 | 50 | 430 | 300 | 240 | 120 | 36 | 156 | 148 | 160 | 650 |

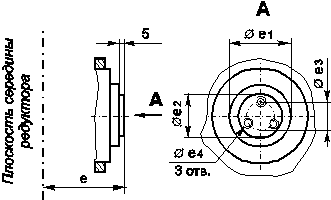

| e | Øe1 | Øe2 | Øe3 | Øe4 |
|---|---|---|---|---|
| 330 | 180h10 | 75h9 | 55 | M8-7H |
