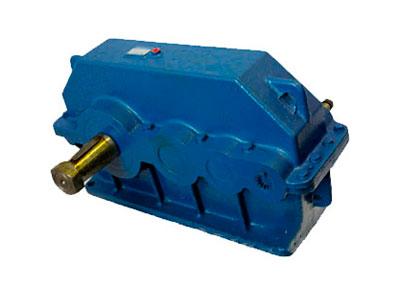

Купить редуктор 1Ц3У-315Н цена завода производителя

Завод грузоподъемного и кранового оборудования.




106 200 руб
Цена 106 200 руб

Оставить заявку

Характеристики

Основные технические характеристики

Передаточное отношение 31,5 40 50 63 80 100 125 160 200
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 8200 / 9000
Номинальная передаваемая мощность, кВт, min / max 27 / 5,6
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала выходного, min / max 22400 / 22400
входного, min / max 1000 / 1250
Масса, кг, не более 585

*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.



Чтобы уточнить описание, габаритные и присоединительные размеры обращайтесь к менеджеру. Получить опросный лист

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:

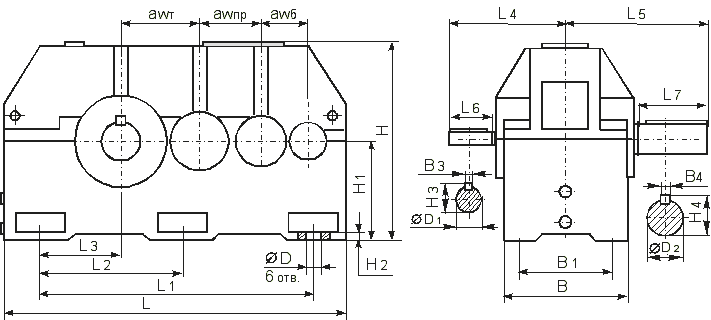

Габаритные и присоединительные размеры редуктора 1Ц3У-315Н

Габаритные и присоединительные размеры редуктора 1Ц3У-315Н

awб awпр awт L L1 L2 L3 L4 L5 L6 L7 B B1 B3 B4
125 200 315 1130 830 415 215 270 420 80 210 340 260 8 28

ØD ØD1 ØD2 H H1 H2 H3 H4
28 30 k6 110 m6 685 335 35 33 116

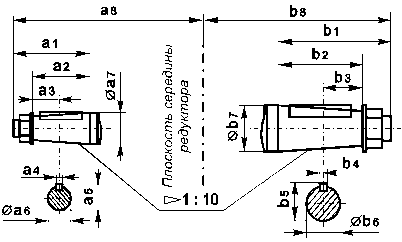

Присоединительные размеры концов выходных валов 1Ц3У-315Н

Присоединительные размеры концов выходных валов редуктора 1Ц3У-315Н

a1 a2 a3 a4 a5 Øa6 Øa7 a8 b1 b2 b3 b4 b5 Øb6 Øb7 b8
80 58 29 5 29,1 27,1 30 270 210 165 82,5 25 106,75 101,75 110 420

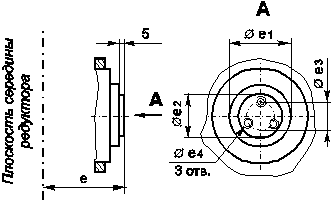

Присоединительные размеры тихоходного вала для присоединения командоаппарата 1Ц3У-315Н

Присоединительные размеры тихоходного вала для присоединения командоаппарата 1Ц3У-315Н

e Øe1 Øe2 Øe3 Øe4
200 110h10 75h8 55 M8-7H
