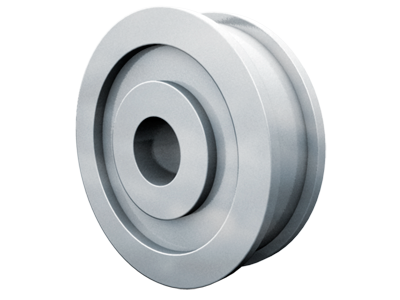

Колесо К2Р — 710×110 — Крановое двухребордное колесо c диаметром катающей D=710 мм, шириной поверхности катания B=110 мм:
Крановое колесо передвигается посредством механизмов и при неверном наклоне быстро приходят в негодность. Колеса разделяются на несколько видов по количеству реборд — к2р, к1р, все крановые колеса используются для удержания и направления крана на рельсах.
Заготовки колес изготавливаются методом штамповки или свободной ковки из стали 65 Г (ГОСТ 14959−79), а также методом литья из стали 35ГЛ, 45Л (ГОСТ 977−88). Рабочие поверхности крановых ходовых колес подвергаются процессу сорбитизации до твердости 300 — 390 НВ.
| Условное обозначение | К2Р-710х110 |
|---|---|
| Диаметр поверхности катания, мм | 710 |
| Диаметр колеса, мм | 770 |
| Ширина поверхности катания, мм | 100 |
| Ширина обода, мм | 150 |
| Ширина ступицы, мм | 150-160 |
| Вес, кг | 320 |
*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.
| Наименование опросного листа: | Формат файла: | Размер: | Ссылка: |
|---|---|---|---|
| Опросный на колеса крановые | doc | 67.7 Кб | скачать |
Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:

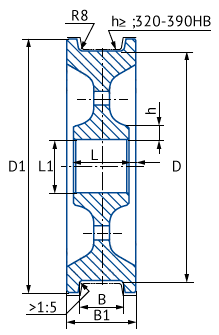

 Чертеж 1.1. Колесо крановое двухребордное холостое (ведомое) |

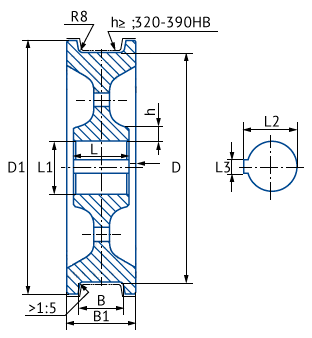

 Чертеж 1.2. Колесо крановое двухребордное приводное (ведущее) |

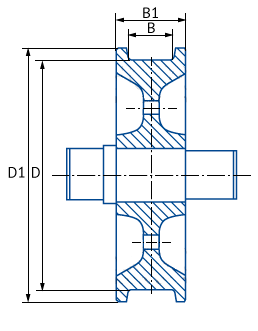

 Чертеж 1.3. Колесо в сборе с валом на базе колеса кранового двухребордного холостого |

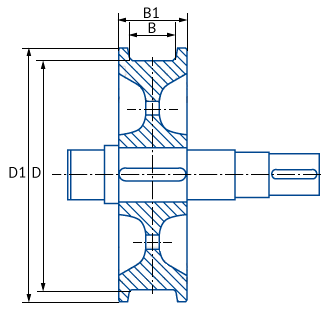

 Чертеж 1.4. Колесо в сборе с валом на базе колеса кранового двухребордного приводного |

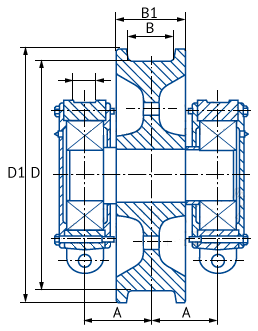

 Чертеж 1.5. Колесная установка на базе колеса кранового двухребордного холостого |

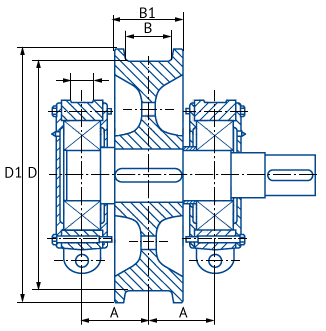

 Чертеж 1.6. Колесная установка на базе колеса кранового двухребордного приводного |

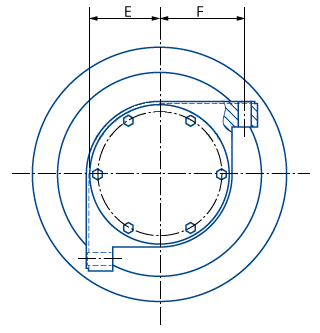

 Чертеж 1.7. Фонтальная проекция колесной установки |
| Условное обозначение |
D, Диаметр поверхности катания, мм |
D1, Диаметр колеса, мм |
B, Ширина поверхности катания, мм |
B1, Ширина обода, мм |
L, Ширина ступицы, мм |
L1, Диаметр посадочного отверстия, мм |
L2,L3, Размеры шпоночного паза, мм |
Масса двухребордного кранового колеса, кг |
|---|---|---|---|---|---|---|---|---|
| К2Р-710x110 | 710 | 770 | 110 | 160 | 150-160 | 130-155 | Уточните | 320 |
