Редуктора изготавливаются согласно ГОСТ 20373, отличительными особенностями являются лишь передаточное число 121 или 134, У3515 42П.1 и У3515 42С.1 соответственно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕДУКТОРА У3515 42П.1 и У3515 42С.1
Передаточное число редуктора 121,134.
Максимальный крутящий момент на входном валу редуктора, Н/м 140
Режим работы МЗ
Максимальная мощность электродвигателя при ПВ=40% 5.0
Тормоз специальный
Тип электромагнита тормоза МО-100
Тормозной момент, Н/м, не более 60Масса, кг 390
Редуктор механизма поворота У 3515 предназначены для вращения поворотной части башенного крана вокруг вертикальной оси.

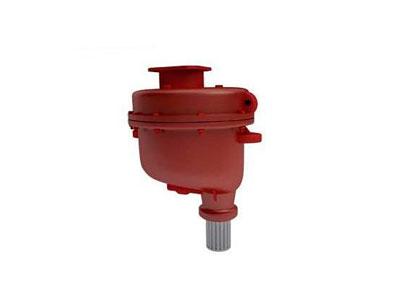

Редуктор поворота башенного крана У3515.42
В крановом редукторе У3515.42С.1 с передаточным числом 121 применяются следующие комплекты шестерен:
Первая пара: колесо зубчатое m=3,15 z=88 вал-шестерня m=3,15 z=12
Вторая пара: колесо зубчатое m=5 z=53 вал-шестерня m=5 z=11
Третья пара: вал-шестерня m=8 z=9 — колесо зубчатое m=8 z=31
В крановом редукторе У3515.42П.1 с передаточным числом 134 применяются следующие комплекты шестерен:
Первая пара: колесо зубчатое m=3 z=95 вал-шестерня m=3 z=13
Вторая пара: колесо зубчатое m=3 z=95 вал-шестерня m=4 z=13
Третья пара: колесо зубчатое m=6 z=42 вал-шестерня m=6 z=12
