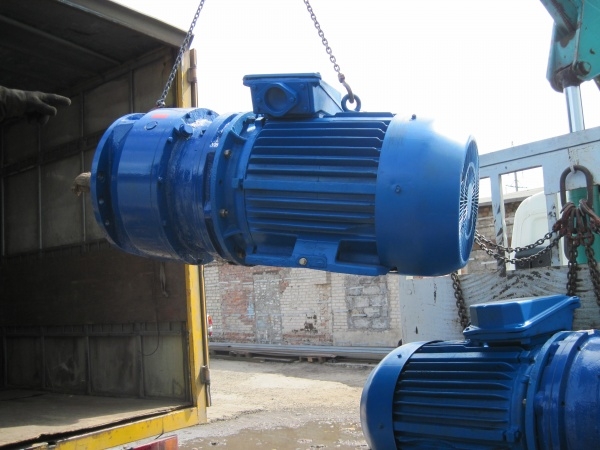

Назначение. Условия применения.
Предназначен как для аппаратов с перемешивающими устройствами, так и для машин общего применения.
Обладают:
• высокой нагрузочной способностью и надёжностью;
• безотказностью в работе;
• оптимальным коэффициентом полезного действия;
• широким диапазоном передаточных чисел.
Применяется в качестве привода для оборудования в химической, медицинской, микробиологической, пищевой и других отраслях промышленности.
Пример обозначения редуктора при заказе:
МР – 3 – 800 – 12 – 80 – Ф1П – ТЗ
ТЗ – климатическое исполнение и категория размещения
Ф1П – исполнение конца выходного вала
80 – частота вращения выходного вала, об/мин
12 – исполнение по двигателю
800 - делительный диаметр наибольшего колеса с внутренним зубом, мм
3 - количество ступеней
МР - тип мотор-

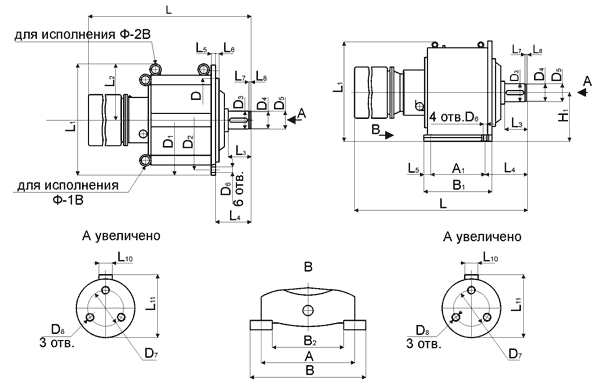

| Габаритные и присоединительные размеры: | тип | MP3-500-Ф-1В | MP3-500-Ф-2В | MP3-800-Ф-1В | MP3-500-Щ | тип | MP3-500-Ф-1В | MP3-500-Ф-2В | MP3-800-Ф-1В | MP3-500-Щ |
 |
L | 2115 | 1780 | 2810 | 1780 | A | 640 | |||
| L1 | 870 | 1195 | 825 | A1 | 330 | |||||
| L2 | 450 | 597,5 | В | 740 | ||||||
| L3 | 210 | 210 | 350 | 210 | B1 | 465 | ||||
| L4 | 355 | 355 | 600 | 445 | B2 | 460 | ||||
| L5 | 40 | 40 | 50 | 40 | D | 720h8 | 720h8 | 950h9 | ||
| L6 | 28 | 28 | 40 | 140 | D1 | 840 | 840 | 1150 | ||
| L7 | 12 | 12 | 12 | D2 | 780 | 780 | 1050 | |||
| L8 | 10 | 10 | 10 | D3 | 125к6 | 125к6 | 200к6 | 125к6 | ||
| L10 | 32 | 32 | 45 | 32 | D4 | 110 | 110 | 110 | ||
| L11 | 136 | 136 | 215 | 136 | D5 | 123 | 123 | 123 | ||
| H | 70 | D6 | 26 | 26 | 42 | 39 | ||||
| H1 | 400 | D7 | 80 | 80 | 140 | 80 | ||||
| D8 | M12 | M12 | M20 | M12 |
