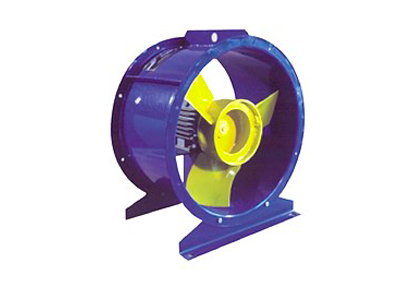

Купить осевой вентилятор ВО-14-320 (ВО-06-300) цена завода

item
Завод грузоподъемного и кранового оборудования.




0 руб
Цена договорная

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

Осевой вентилятор низкого давления
  • Количество лопаток: 3 (ВО-14-320-4); 4 (ВО-14-320-5); 5 (ВО-14-320-6,3); 3 (ВО-14-320-8); 4 (ВО-14-320-10); 5 (ВО-14-320-12,5)
  • Конструктивное исполнение 1 и 2 (по направлению потока)
  • №№ 4; 5 и 6,3 могут быть с коллектором или без
  • №№ 8 - 12,5 могут поставляться с виброоснованием

Назначение

  • Замена вентиляторов В-06-300;ВО-12-330
  • Системы вентиляции и воздушного отопления производственных,общественных и жилых зданий
  • Сельскохозяйственное производство
  • Другие санитарно-технические и производственные цели
Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 4861-035-00270366-96
  • Общего назначения из углеродистой стали
ТУ 4861-051-00270366-98
  • Взрывозащищенные из разнородных металлов (В)


*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-14-320-4 1, 2 - АИР56В4 0,18 1320 2,3-3,7 90-53 19,8 - -
1, 2 - АИР63А4 0,25 1320 2,3-3,7 90-53 20,6 - -
ВО-14-320-4В1 1, 2 - АИМ63А4 0,25 1320 2,3-3,7 90-53 30 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-14-320-5 1, 2 - АИР63В4 0,37 1320 4,6-6,5 145-75 26,5 - -
ВО-14-320-5В1 1, 2 - АИМ63В4 0,37 1320 4,6-6,5 145-75 34,5 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-14-320-6,3 1, 2 - АИР71А6 0,37 915 7,0-9,9 95-65 45 - -
АИР80А4 1,1 1395 10,4-15,5 230-150 48
ВО-14-320-6,3В1 1, 2 - АИМ71А6 0,37 915 7,0-9,9 95-65 47,3 - -
АИМ80А4 1,1 1395 10,4-15,5 230-150 55,1
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-14-320-8 1, 2 - АИР100S4 3 1410 21,0-27,7 320-200 88 ДО39 4
ВО-14-320-8В1 1, 2 - АИМ100S4 3 1410 21,0-27,7 320-200 122 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-14-320-10 1, 2 - АИР112МА6 3 950 25,3-37,0 220-140 130 ДО40 4
АИРМ132S4 7,5 1440 30,0-48,0 480-250 172 - -
ВО-14-320-10В1 1, 2 - АИМ112МА6 3 950 25,3-37,0 220-140 167 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-14-320-12,5 1, 2 - АИР112МВ8 3 720 35,0-53,5 193-125 175 ДО41 4
АИР132М6 7,5 960 47,5-72,0 340-220 210
ВО-14-320-12,5В1 1, 2 - АИМ112МВ8 3 720 35,0-53,5 193-125 207 - -
АИМ132М6 7,5 960 47,5-72,0 340-220 240



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-14-320-4 1320 64 70 69 71 69 65 59 51 73
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-14-320-5 1320 75 79 76 78 77 74 67 59 81
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-14-320-6,3 915 63 68 73 74 78 73 67 61 80
1395 78 83 84 83 83 81 77 71 88
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-14-320-8 1410 84 88 91 92 89 85 79 71 93
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-14-320-10 950 97 100 98 99 96 89 82 74 100
1440 88 98 106 109 108 104 99 90 112
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-14-320-12,5 720 90 94 99 100 96 90 83 73 100
960 95 100 105 106 102 96 89 79 106

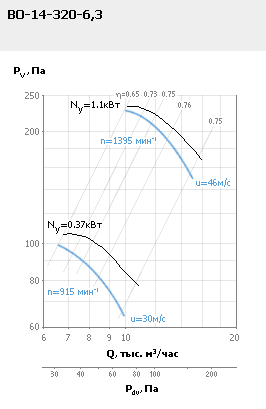

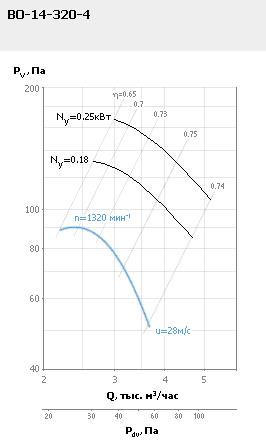

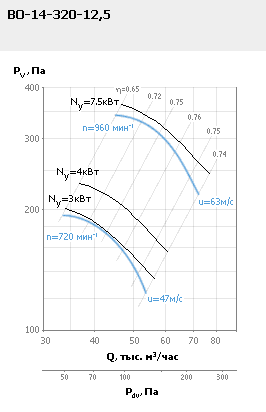

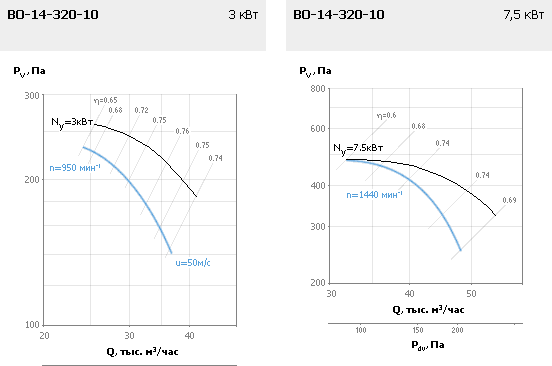

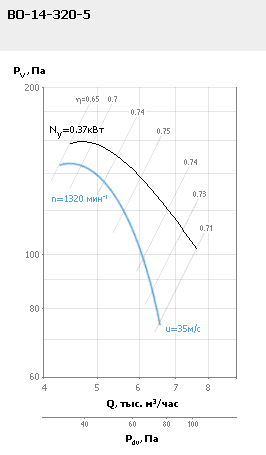

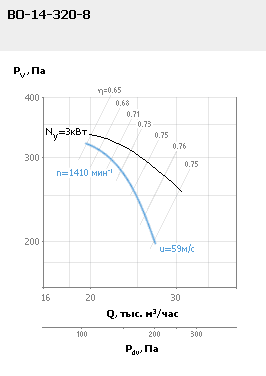

Аэродинамические характеристики

Типоразмер:
Аэродинамические характеристики ВО-14-320
Аэродинамические характеристики ВО-14-320
Аэродинамические характеристики ВО-14-320
Аэродинамические характеристики ВО-14-320
Аэродинамические характеристики ВО-14-320
Аэродинамические характеристики ВО-14-320
