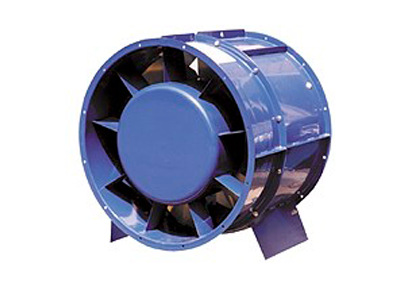

Купить осевой вентилятор ВО-25-188 цена завода производителя

item
Завод грузоподъемного и кранового оборудования.




0 руб
Цена договорная

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

Осевой вентилятор низкого давления
  • Количество лопаток -6
  • Вентиляторы снабжены входным направляющим аппаратом (ВНА), служащим для создания оптимального направления воздушного потока на лопатки рабочего колеса.
  • Варианты исполнений вентиляторов отличаются различными углами установки лопаток во входном направляющем аппарате и в рабочем колесе.
  • Предусмотрены варианты исполнений без входного направляющего аппарата: -02; -05.

Назначение

  • Системы вентиляции и воздушного отопления производственных,общественных,жилых зданий
  • Сельскохозяйственное производство
  • Для подпора воздуха в системах противопожарного
Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 4861-074-00270366-2002
  • Общего назначения из углеродистой стали




*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-25-188-8-01-00 1 - АИР132S4 7,5 1420 20,0-26,0 670-400 179 - -
ВО-25-188-8-01-01 АИР132М4 11 23,0-31,0 790-520 187,5 - -
ВО-25-188-8-01-02 АИР100L4 4 17,0-22,0 500-300 106,4 - -
ВО-25-188-8-01-03 АИР132S4 7,5 22,0-29,0 700-520 179 - -
ВО-25-188-8-01-04 АИР132М4 11 25,0-32,0 820-640 187,5 - -
ВО-25-188-8-01-05 АИР132S4 7,5 18,0-26,0 560-440 107,4 - -
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВО-25-188-10-01-00 1 - АИР160S4 15 1455 33,0-51,0 770-400 290 - -
ВО-25-188-10-01-01 35,0-55,0 850-460
ВО-25-188-10-01-02 31,0-46,0 710-350 258 - -
ВО-25-188-10-01-03 АИР160М4 18,5 1455 40,0-57,0 820-500 305 - -
ВО-25-188-10-01-04 43,0-61,0 890-550
ВО-25-188-10-01-05 38,0-53,0 750-450 273 - -



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-25-188-8-01-00 1420 82 92 102 101 99 94 86 78 103
ВО-25-188-8-01-01 1420 86 94 104 104 101 95 88 83 105
ВО-25-188-8-01-02 1420 84 92 103 102 98 92 84 76 103
ВО-25-188-8-01-03 1420 92 97 105 104 101 95 91 82 105
ВО-25-188-8-01-04 1420 92 97 105 105 103 96 90 83 107
ВО-25-188-8-01-05 1420 86 93 104 103 102 95 88 83 105
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВО-25-188-10-01-00 1455 91 100 110 109 106 100 93 85 111
ВО-25-188-10-01-01 1455 94 101 112 112 109 103 96 89 113
ВО-25-188-10-01-02 1455 92 100 111 110 105 99 92 84 110
ВО-25-188-10-01-03 1455 100 105 113 112 109 103 97 89 113
ВО-25-188-10-01-04 1455 100 105 113 113 111 104 98 91 114
ВО-25-188-10-01-05 1455 94 101 112 111 110 103 96 90 113



Аэродинамические характеристики

Типоразмер:

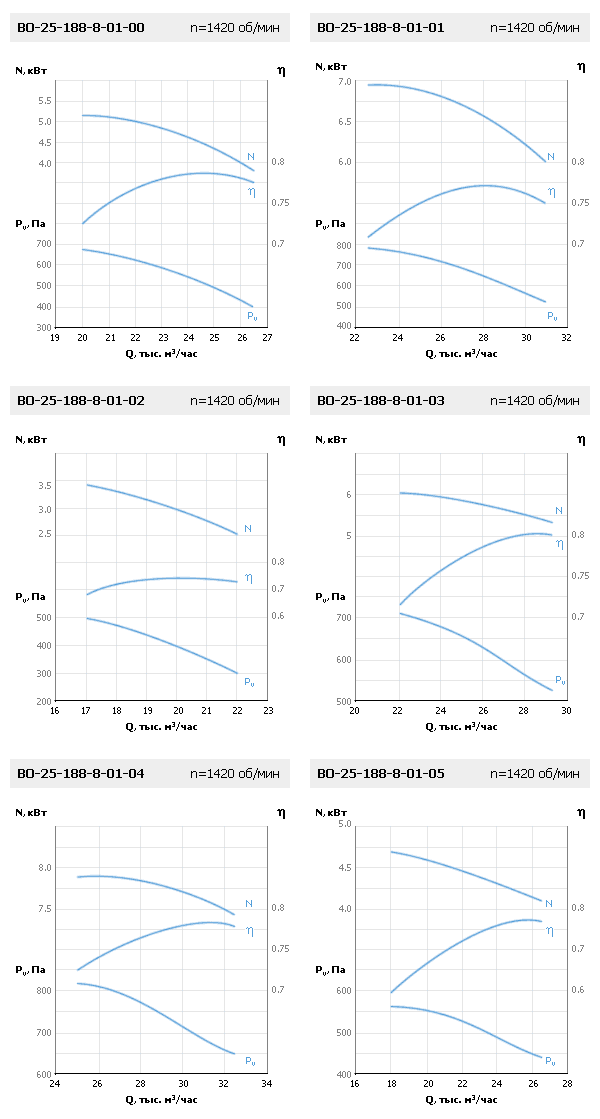

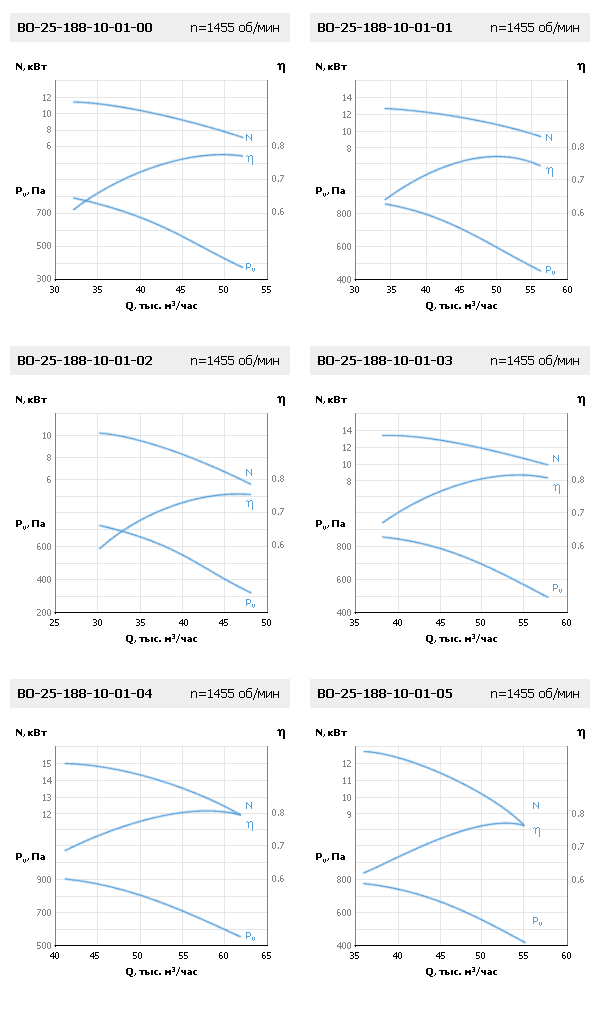

Аэродинамические характеристики ВО-25-188
Аэродинамические характеристики ВО-25-188
