Купить вентилятор ВР-100-45 (ВЦП-7-40, ВРП-115-45) цена завода

item
Завод грузоподъемного и кранового оборудования.




81 762 руб
Цена 81 762 руб

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

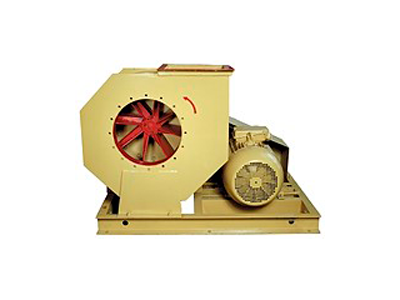

Пылевой вентилятор среднего давления
  • Одностороннего всасывания
  • Корпус спиральный неповоротный
  • Радиальные лопатки
  • Количество лопаток -8
  • Направление вращения — правое и левое

Назначение

  • Замена вентиляторов ВЦП7-40,ВЦП5-45,ВЦП6-45
  • Удаление древесных стружек и опилок
  • Отсос металлической пыли от станков
  • Системы пневмотранспорта зерна и при производстве круп
  • Удаление пыли и шлаков при сварочном производстве
  • Системы отбора запыленного воздуха при производстве цемента и железобетонных конструкций
  • Другие производственные и санитарно-технические
Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 4861-024-11429031-93
  • Пылевые из углеродистой стали
  • Пылевые коррозионностойкие из нержавеющей стали (К)




*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-100-45-5-02
ВР-100-45-5К		 5 - АИР112М4 5,5 1810 2,7-6,2 1600-1220 354 ДО42 5
АИР112М4 5,5 2030 3,0-5,2 2000-1840 356
АИР132S4 7,5 2030 3,0-7,3 2000-1600 376
АИР132S4 7,5 2285 3,4-5,8 2550-2350 377
АИР132М4 11 2285 3,4-8,0 2550-2000 403
АИР132М4 11 2575 3,7-7,2 3250-2700 414
АИР160S4 15 2575 3,7-9,0 3250-2450 469
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-100-45-6,3-02
ВР-100-45-6,3К		 5 - АИР132М4 11 1615 6,3-10,5 2100-1800 480 ДО42 6
АИР160S4 15 1810 7,0-11,0 2600-2300 531
АИР160М4 18,5 1810 7,0-13,5 2600-2100 546
АИР160М4 18,5 2040 8,0-10,4 3300-3100 573
АИР180S4 22 2040 8,0-13,2 3300-2900 557
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-100-45-8-01
ВР-100-45-8К		 5 - АИР160М4 18,5 1450 8,0-16,0 2600-2200 703 ДО43 5
АИР180S4 22 1450 8,0-19,0 2600-1950 721
АИР180S4 22 1615 8,7-14,0 3200-2900 729
АИР180М4 30 1615 8,7-22,0 3200-2450 749
АИР180М4 30 1810 10,0-15,5 4000-3600 749
АИР200М4 37 1615 8,7-22,5 3200-2350 830 ДО43 6
АИР200М4 37 1810 10,0-20,0 4000-3400 832
АИР200L4 45 1810 10,0-25,0 4000-2900 872



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-100-45-5-02 1810 90 92 96 95 92 91 85 76 97
2030 95 97 101 100 97 96 90 81 102
2285 97 99 103 102 99 98 92 83 104
2575 102 104 108 107 104 103 97 88 109
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора.
На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-100-45-6,3-02 1615 96 98 102 101 98 97 91 82 103
1810 101 103 107 106 103 102 96 87 108
2040 102 104 108 107 104 103 97 88 109
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора.
На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-100-45-8-01 1450 110 114 115 112 108 106 99 92 116
1615 110 114 115 112 108 106 99 92 116
1810 111 115 116 113 109 107 100 93 117
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора.
На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровней, приведенных в таблице.
На границах рабочего участка аэродинамической характеристики уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.



Аэродинамические характеристики

Типоразмер:

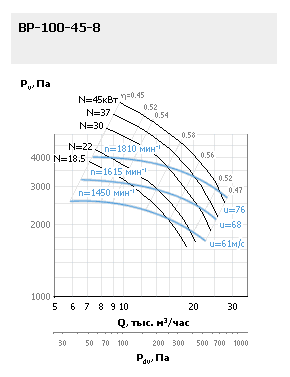

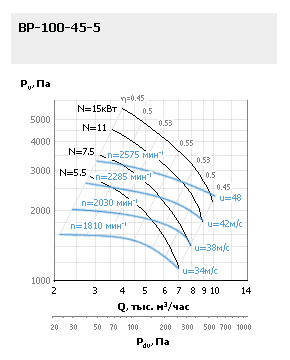

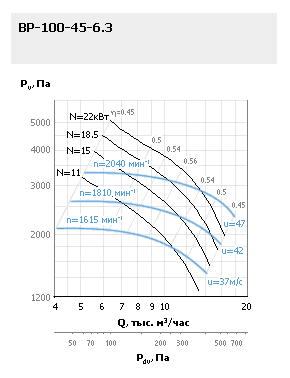

Аэродинамические характеристики ВР-100-45
Аэродинамические характеристики ВР-100-45
Аэродинамические характеристики ВР-100-45
