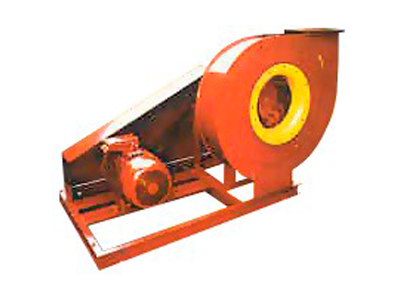

Купить вентилятор ВР-132-30 (ВР-130-28) цена завода производителя

item
Завод грузоподъемного и кранового оборудования.




1 000 руб
Цена 1 000 руб

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

Радиальный вентилятор высокого давления
  • Одностороннего всасывания
  • Направление вращения -правое и левое
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток – 16

Назначение

  • Для замены вентиляторов ВЦ6-28 и ВВД
  • соответствующих типоразмеров
  • Системы кондиционирования воздуха
  • Системы вентиляции производственных,
  • общественных и жилых зданий
  • Технологические процессы
  • Другие производственные и санитарно-
  • технические цели

Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

  • Общего назначения из углеродистой стали
  • Коррозионностойкие из нержавеющей стали (К)






*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР132-30-5-02
ВР132-30-5К*		 1 - АИР80А4 1,1 1395 1,1-2,7 1110-880 91 ДО39 5
АИР112М2 7,5 2850 2,2-4,7 4640-4300 124
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР132-30-6,3-02
ВР132-30-6,3К*		 1 - АИР180S2 22 2940 4,6-7,2 7800-7600 327 ДО42 4
АИР180М2 30 2940 4,6-12,0 7800-6000 347
ВР132-30-6,3-03
ВР132-30-6,3К*		 5 - АИР132S4 7,5 2040 3,3-4,6 3980-3960 419 ДО42 6
АИР132М4 11 2045 3,3-8,5 3980-3000 444
АИР132М4 11 2300 3,6-5,6 4940-4750 449
АИР160S4 15 2300 3,6-9,0 4940-4000 509
АИР160S4 15 2600 4,1-6,0 6200-6200 516
АИР160М4 18,5 2610 4,1-8,1 6200-5800 543
АИР180S2 22 2620 4,1-10,8 6200-4800 541
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР132-30-8-01
ВР132-30-8К*		 5 - АИР132М4 11 1450 4,6-10,3 3100-2600 658 ДО43 6
АИР132М4 11 1625 5,2-6,9 3900-3800 662
АИР160S4 15 1625 5,2-10,8 3900-3450 705
АИР160S4 15 1810 5,8-7,5 4800-4800 701
АИР160М4 18,5 1810 5,8-10,2 4800-4500 730
АИР180S4 22 1810 5,8-13,2 4800-4100 745
АИР180S4 22 2040 6,6-9,0 6100-6050 767
АИР180М4 30 2040 6,6-13,8 6100-5400 819
АИР180М4 30 2300 7,4-9,3 7700-7700 787
АИР200М4 37 2300 7,4-12,5 7700-7350 894
АИР200L4 45 2300 7,4-16,8 7700-6500 1038
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР132-30-10-02
ВР132-30-10К*		 1 - АИР180М4 30 1470 9,2-16,4 4900-4700 550 ДО42 6
АИР200М4 37 1470 9,2-22,0 4900-4000 620
ВР132-30-10-01
ВР132-30-10К*		 5 - АИР200М4 37 1650 10,4-15,0 6200-6150 935 ДО43 6
АИР200L4 45 1650 10,4-20,0 6200-5800 975
АИР225М4 55 1650 10,4-27,0 6200-4800 1040 ДО44 6
АИР225М4 55 1860 11,7-17,7 7900-7850 1075
АИР250S4 75 1860 11,7-27,2 7900-6400 1235



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР132-30-5-02 1395 78 81 82 85 80 76 72 64 86
2850 86 88 97 98 101 96 92 88 104
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР132-30-6,3-02 2940 89 92 97 102 103 99 97 92 107
ВР132-30-6,3-03 2040 90 93 96 98 97 96 87 78 101
2300 92 95 98 100 99 98 89 80 103
2620 95 98 101 103 102 102 92 83 106
2940 94 97 100 103 105 104 103 95 109
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР132-30-8-01 1450 91 94 97 99 98 97 88 79 102
1625 94 97 100 102 101 100 91 82 105
1810 96 99 102 104 103 102 93 84 107
2040 99 102 105 107 106 105 96 87 110
2300 101 104 107 109 108 107 98 89 112
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР132-30-10-02 1470 95 98 103 104 100 98 93 81 106
ВР132-30-10-01 1650 101 104 107 109 108 107 98 89 112
1860 103 106 109 111 110 109 100 91 114

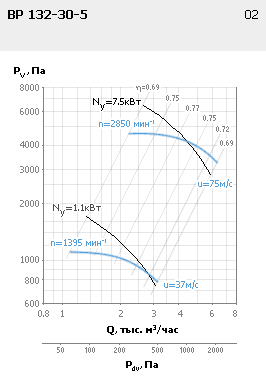

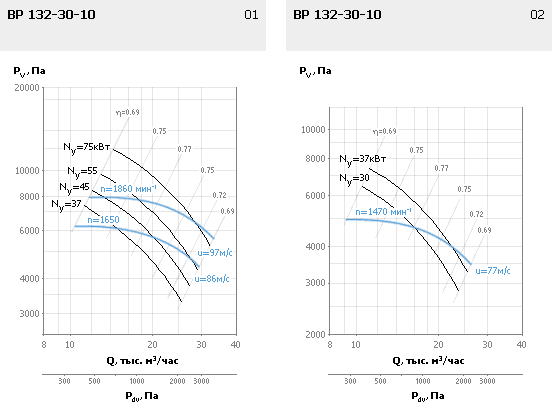

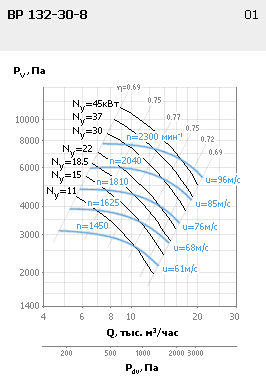

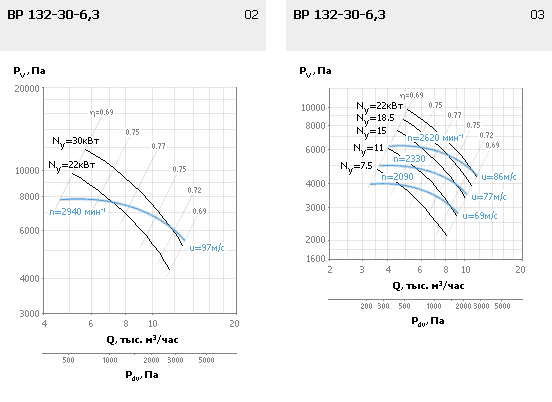

Аэродинамические характеристики

Типоразмер:
Аэродинамические характеристики ВР-132-30
Аэродинамические характеристики ВР-132-30
Аэродинамические характеристики ВР-132-30
Аэродинамические характеристики ВР-132-30
