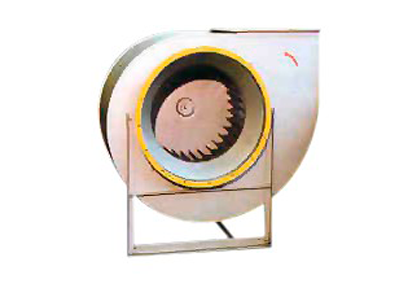

Купить вентилятор ВЦ 14-46-8 (ВР-280-46) цена завода производителя

item
Завод грузоподъемного и кранового оборудования.




90 000 руб
Цена 90 000 руб

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

Радиальный вентилятор низкого и среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперед загнутые лопатки
  • Количество лопаток -32
  • Направление вращения -правое и левое

Назначение

  • Стационарные системы вентиляции,кондиционирования,воздушного отопления
  • Технологические установки различного назначения

Условия эксплуатации

Температура окружающей среды от минус 40 °С до плюс 40 °С (до плюс 45 °С для венти- ляторов тропического  исполнения). Умеренный и тропический климат; 2-я и 3-я категории размещения. При защите двигателя

Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 16-90-Ц14-46-5 …Б
  • Общего назначения из углеродистой стали
  • Общего назначения теплостойкие из углеродистой стали (Ж2)
ТУ 16-90-Ц14-46-5К …Б
  • Взрывозащищенные из разнородных металлов (В1)
  • Взрывозащищенные теплостойкие из разнородных металлов (В1Ж2)
ТУ 16-91-Ц14-46-5В2 …Б
  • Взрывозащищенные из алюминиевых сплавов (В2)
ТУ 16-90-Ц14-46-5В4 …Б
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (В4)
  • Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали (В4Ж2)




*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:


Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
В-Ц14-46-5
В-Ц14-46-5Ж2
В-Ц14-46-5К
В-Ц14-46-5КЖ2		 1 - АИР112МВ6 4 970 6,0-8,4 950-1070 139 ДО40 5
АИР132S6 5,5 970 6,0-11,5 950-1120 160
АИР132М6 7,5 970 6,0-14,5 950-1180 176
АИР132М4 11 1460 9,0-11,0 2200-2350 176
АИР160S4 15 1460 9,0-14,5 2200-2500 218 ДО41 5
АИР160М4 18,5 1460 9,0-17,0 2200-2550 243
АИР180S4 22 1460 9,0-20,0 2200-2500 268
АИР180М4 30 1460 9,0-23,0 2200-2400 278
В-Ц14-46-5В1
В-Ц14-46-5В1Ж2
В-Ц14-46-5В4
В-Ц14-46-5В4Ж2		 1 - АИМ112МВ6 4 970 6,0-8,4 950-1070 165 ВР-202 6
АИМ132S6 5,5 970 6,0-11,5 950-1120 190
АИМ132М6 7,5 970 6,0-14,5 950-1180 200
АИМ132М4 11 1460 9,0-11,0 2200-2350 200
АИМ160S4 15 1460 9,0-14,5 2200-2500 245 ВР-203 6
АИМ160М4 18,5 1460 9,0-17,0 2200-2550 245
АИМ180S4 22 1460 9,0-20,0 2200-2500 355
АИМ180М4 30 1460 9,0-23,0 2200-2400 355
В-Ц14-46-5В2 1 - АИМ112МВ6 4 970 6,0-8,4 950-1070 142 ВР-202 6
АИМ132S6 5,5 970 6,0-11,5 950-1120 176
АИМ132М6 7,5 970 6,0-14,5 950-1080 185
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
В-Ц14-46-6,3
В-Ц14-46-6,3Ж2
В-Ц14-46-6,3К
В-Ц14-46-6,3КЖ2		 1 - АИР132М8 5,5 730 9,2-13,0 890-980 214 ДО41 5
АИР160S8 7,5 730 9,2-17,0 890-1040 256
АИР160М8 11 730 9,2-23,0 890-1020 281
АИР160S6 11 975 12,3-15,0 1580-1700 268
АИР160М6 15 975 12,3-19,5 1580-1800 293
АИР180М6 18,5 975 12,3-24,0 1580-1820 328 ДО42 5
АИР200М6 22 975 12,3-28,0 1580-1800 403
В-Ц14-46-6,3В1
В-Ц14-46-6,3В1Ж2
В-Ц14-46-6,3В4
В-Ц14-46-6,3В4Ж2		 1 - АИМ132М8 5,5 730 9,2-13,0 890-980 250 ВР-202 6
АИМ160S8 7,5 730 9,2-17,0 890-1040 295 ВР-202 8
АИМ160М8 11 730 9,2-23,0 890-1020 315
АИМ160S6 11 975 12,3-15,0 1580-1700 295
АИМ160М6 15 975 12,3-19,5 1580-1800 295
АИМ180М6 18,5 975 12,3-24,0 1580-1820 405 ВР-203 8
АИМ200М6 22 975 12,3-28,0 1580-1800 455
В-Ц14-46-6,3В2 1 - АИМ132М8 5,5 730 9,2-13,0 890-980 219 ВР-202 6
АИМ160S8 7,5 730 9,2-17,0 890-1040 296 ВР-202 8
АИМ160М8 11 730 9,2-23,0 890-1020 321
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
В-Ц14-46-8
В-Ц14-46-8Ж2
В-Ц14-46-8К
В-Ц14-46-8КЖ2		 1 - АИР180М8 15 735 19,0-22,5 1430-1530 398 ДО42 5
АИР200М8 18,5 735 19,0-27,5 1430-1620 473
АИР200L8 22 735 19,0-32,0 1430-1640 513 ДО43 6
АИР225М8 30 735 19,0-41,0 1430-1630 558
АИР225М6 37 985 24,5-31,0 2600-2750 589
АИР250S6 45 985 24,5-37,0 2600-2850 724
В-Ц14-46-8В1
В-Ц14-46-8В1Ж2
В-Ц14-46-8В4
В-Ц14-46-8В4Ж2		 1 - АИМ180М8 15 735 19,0-22,5 1430-1530 510 ВР-203 6
АИМ200М8 18,5 735 19,0-27,5 1430-1620 560
АИМ200L8 22 735 19,0-32,0 1430-1640 600 ВР-203 8
АИМ225М8 30 735 19,0-41,0 1430-1630 655
АИМ225М6 37 985 24,5-31,0 2600-2750 655
АИМ250S6 45 985 24,5-37,0 2600-2850 919 ВР-203 10
В-Ц14-46-8В2 1 - АИМ180М8 15 735 19,0-22,5 1430-1530 470 ВР-203 6
АИМ200М8 18,5 735 19,0-27,5 1430-1620 528 ВР-203 8
АИМ200L8 22 735 19,0-32,0 1430-1640 565
АИМ225М8 30 735 19,0-41,0 1430-1630 615



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
В-Ц14-46-5 970 87 88 92 94 90 86 81 73 94
1460 95 96 97 101 103 99 95 88 106
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
В-Ц14-46-6,3 730 88 89 93 95 91 87 82 74 93
975 96 97 101 103 99 95 90 82 110
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
В-Ц14-46-8 735 96 97 101 103 99 95 90 82 103
985 103 104 108 110 106 102 97 89 110

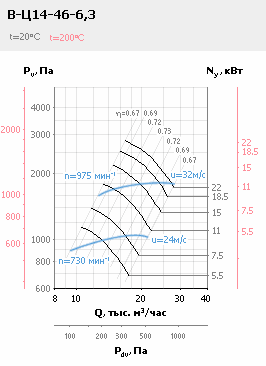

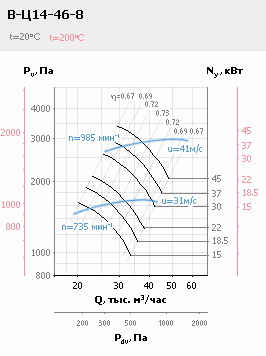

Аэродинамические характеристики

Типоразмер:

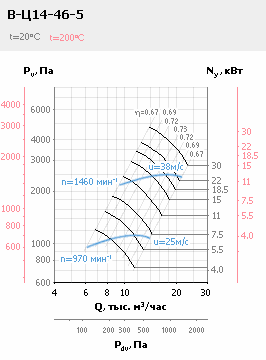

Аэродинамические характеристики В-Ц14-46 (ВР-280-46)-5
Аэродинамические характеристики В-Ц14-46 (ВР-280-46)-5
Аэродинамические характеристики В-Ц14-46 (ВР-280-46)-5
