| Обозначение | Конструктивное исполнение | Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Вибро-изоляторы | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощ-ность, кВт | Производительность, тыс. м3/час | Полное давление, Па | Тип | Кол-во | |||||

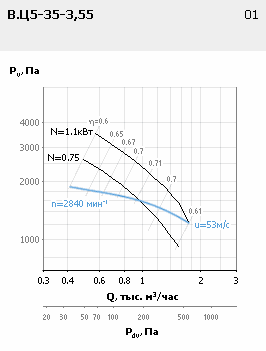

| В.Ц5-35-3,55В1-01 | 1 | - | АИМ71А2 | 0,75 | 2840 | 0,5-0,9 | 1870-1600 | 66 | ВР-201 | 6 |
| АИМ71В2 | 1,1 | 2840 | 0,5-1,75 | 1870-1300 | 67 | |||||
| Обозначение | Конструктивное исполнение | Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Вибро-изоляторы | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощ-ность, кВт | Производительность, тыс. м3/час | Полное давление, Па | Тип | Кол-во | |||||

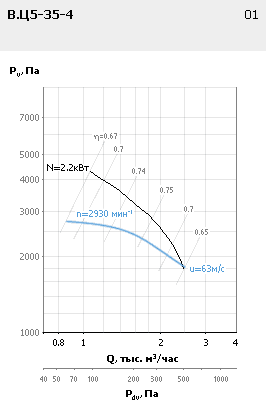

| В.Ц5-35-4В1-01 | 1 | - | АИМ80В2 | 2,2 | 2930 | 0,85-2,3 | 2750-1970 | 94 | ВР-201 | 6 |
| Обозначение | Конструктивное исполнение | Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Вибро-изоляторы | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощ-ность, кВт | Производительность, тыс. м3/час | Полное давление, Па | Тип | Кол-во | |||||

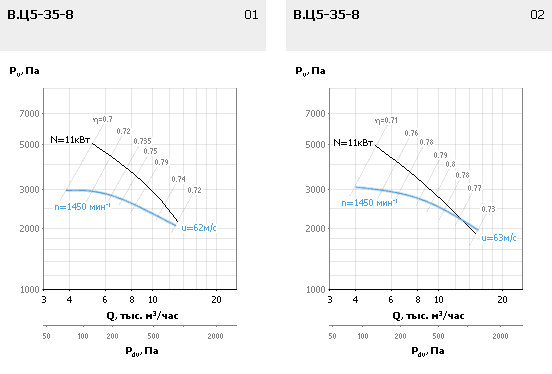

| В.Ц5-35-8В1-01 | 1 | - | АИМ132М4 | 11 | 1450 | 5,0-12,0 | 2900-2060 | 403 | ВР-203 | 6 |
| В.Ц5-35-8В1-02 | 1 | - | АИМ132М4 | 11 | 1450 | 4,5-12,2 | 3140-2260 | 403 | ВР-203 | 6 |
| Обозначение | Конструктивное исполнение | Относит. диаметр колеса | Двигатель | Частота вращения рабочего колеса, мин-1 | Параметры в рабочей зоне | Масса вентилятора не более, кг | Вибро-изоляторы | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощ-ность, кВт | Производительность, тыс. м3/час | Полное давление, Па | Тип | Кол-во | |||||

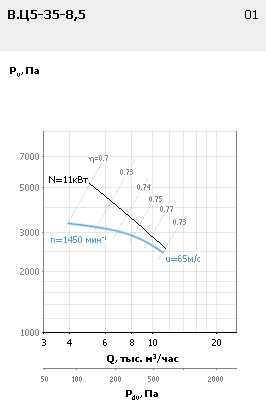

| В.Ц5-35-8,5В1-01 | 1 | - | АИМ132М4 | 11 | 1450 | 4,5-11,5 | 3300-2360 | 403 | ВР-203 | 6 |
| Обозначение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | LpА, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| В.Ц5-35-3,55 | 2840 | 75 | 79 | 80 | 83 | 82 | 81 | 79 | 72 | 87 |
| Обозначение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | LpА, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| В.Ц5-35-4 | 2930 | 77 | 81 | 82 | 85 | 84 | 83 | 82 | 77 | 89,5 |
| Обозначение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | LpА, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| В.Ц5-35-8-01 | 1450 | 88 | 90 | 92 | 92 | 91 | 90 | 87 | 81 | 95 |
| В.Ц5-35-8-02 | 1450 | 88 | 90 | 92 | 92 | 91 | 90 | 87 | 81 | 95 |
| Обозначение | n, мин-1 | Значение Lpi, дБ в октавных полосах f, Гц | LpА, дБА | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| В.Ц5-35-8,5 | 1450 | 89 | 91 | 93 | 93 | 92 | 91 | 88 | 82 | 96 |
