Купить вентилятор ВР-300-45 (ВР-280-46, ВЦ-14-46) цена завода

item
Завод грузоподъемного и кранового оборудования.




0 руб
Цена договорная

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

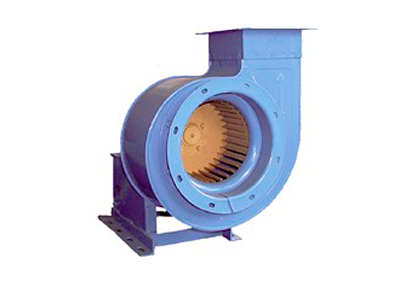

Радиальный вентилятор низкого и среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперед загнутые лопатки
  • Количество лопаток – 34
  • Направление вращения - правое и левое

Назначение

  • Замена вентиляторов В-Ц14-46 соответствующих типоразмеров
  • Стационарные системы вентиляции, кондиционирования, воздушного отопления
  • Технологические установки различного назначения

Условия эксплуатации

Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для вентиляторов тропического

Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 4861-038-00270366-96
  • Общего назначения из оцинкованной или углеродистой стали
  • Общего назначения теплостойкие из углеродистой стали (Ж)
  • Коррозионностойкие из нержавеющей стали (К1)
  • Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж)


*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:




Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать

Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-300-45-2
ВР-300-45-2Ж
ВР-300-45-2К1
ВР-300-45-2К1Ж		 1 - АИР56В4 0,18 1330 0,6-0,9 260-270 14,5 ДО38* 4*
АИР63А4 0,25 1330 0,6-1,15 260-265 15,8
АИР63В4 0,37 1330 0,6-1,15 260-265 16,7
АИР80А2 1,5 2850 1,3-2,0 1200-1250 25
АИР80В2 2,2 2850 1,3-2,5 1200-1200 26,9
ВР-300-45-2В
ВР-300-45-2ВЖ
ВР-300-45-2ВК1
ВР-300-45-2ВК1Ж		 1 - АИМ63А4 0,25 1330 0,6-1,15 260-265 25,2 ВР-201 4
АИМ63В4 0,37 1330 0,6-1,15 260-265 25,7
АИМ80А2 1,5 2850 1,3-2,0 1200-1250 35,6
АИМ80В2 2,2 2850 1,3-2,5 1200-1200 38,3
ВР-300-45-2ВК3 1 - АИМ63А4 0,25 1330 0,6-1,15 260-265 21,7 ВР-201 4
АИМ63В4 0,37 1330 0,6-1,15 260-265 22,2
АИМ80А2 1,5 2850 1,3-2,0 1200-1250 31,9
АИМ80В2 2,2 2850 1,3-2,5 1200-1200 34,6
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-300-45-2,5
ВР-300-45-2,5Ж
ВР-300-45-2,5К1
ВР-300-45-2,5К1Ж		 1 - АИР71А4 0,55 1350 1,1-1,8 430-500 27,1 ДО38* 4*
АИР71В4 0,75 1350 1,1-2,2 430-510 27,4
АИР90L2 3 2850 2,4-2,7 1950-2000 36,6
АИР100S2 4 2850 2,4-3,4 1950-2200 42,1
АИР100L2 5,5 2850 2,4-4,4 1950-2300 48
ВР-300-45-2,5В
ВР-300-45-2,5ВЖ
ВР-300-45-2,5ВК1
ВР-300-45-2,5ВК1Ж		 1 - АИМ71А4 0,55 1350 1,1-1,8 430-500 34,3 ВР-201 4
АИМ71В4 0,75 1350 1,1-2,2 430-510 35,3
АИМ90L2 3 2850 2,4-2,7 1950-2000 66,6 ВР-202 4
АИМ100S2 4 2850 2,4-3,4 1950-2200 77,7
АИМ100L2 5,5 2850 2,4-4,4 1950-2300 83
ВР-300-45-2,5ВК3 1 - АИМ71А4 0,55 1350 1,1-1,8 430-500 27,9 ВР-201 4
АИМ71В4 0,75 1350 1,1-2,2 430-510 28,9
АИМ90L2 3 2850 2,4-2,7 1950-2000 60,1 ВР-202 4
АИМ100S2 4 2850 2,4-3,4 1950-2200 71,2
АИМ100L2 5,5 2850 2,4-4,4 1950-2300 76,5
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-300-45-3,15
ВР-300-45-3,15Ж
ВР-300-45-3,15К1
ВР-300-45-3,15К1Ж		 1 - АИР71В6 0,55 920 1,5-2,7 330-370 34 ДО38 4
АИР80А6 0,75 920 1,5-3,5 330-360 36,2
АИР80В4 1,5 1400 2,3-3,5 800-880 38,4
АИР90L4 2,2 1400 2,3-5,1 800-850 43,2
ВР-300-45-3,15В
ВР-300-45-3,15ВЖ
ВР-300-45-3,15ВК1
ВР-300-45-3,15ВК1Ж		 1 - АИМ71В6 0,55 920 1,5-2,7 330-370 43,4 ВР-201 4
АИМ80А6 0,75 920 1,5-3,5 330-360 49,4
АИМ80В4 1,5 1400 2,3-3,5 800-880 52
АИМ90L4 2,2 1400 2,3-5,1 800-850 74,8 ВР-202 4
ВР-300-45-3,15ВК3 1 - АИМ71В6 0,55 920 1,5-2,7 330-370 33,4 ВР-201 4
АИМ80А6 0,75 920 1,5-3,5 330-360 39,3
АИМ80В4 1,5 1400 2,3-3,5 800-880 42
АИМ90L4 2,2 1400 2,3-5,1 800-850 64,8
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-300-45-4
ВР-300-45-4Ж
ВР-300-45-4К1
ВР-300-45-4К1Ж		 1 - АИР90L6 1,5 930 3,5-5,2 550-620 58,7 ДО39 4
АИР100L6 2,2 930 3,5-7,3 550-630 68,7
АИР100L4 4 1430 5,2-6,0 1320-1400 66,7
АИР112М4 5,5 1430 5,2-8,3 1320-1520 88,9
АИР132S4 7,5 1430 5,2-8,8 1320-1550 109,5 ДО40/ДО39 4
ВР-300-45-4В
ВР-300-45-4ВЖ
ВР-300-45-4ВК1
ВР-300-45-4ВК1Ж		 1 - АИМ90L6 1,5 930 3,5-5,2 550-620 89,9 ВР-202 4
АИМ100L6 2,2 930 3,5-7,3 550-630 106
АИМ100L4 4 1430 5,2-6,0 1320-1400 106
АИМ112М4 5,5 1430 5,2-8,3 1320-1520 125,2
АИМ132S4 7,5 1430 5,2-8,8 1320-1550 160
ВР-300-45-4ВК3 1 - АИМ90L6 1,5 930 3,5-5,2 550-620 73,8 ВР-201 4
АИМ100L6 2,2 930 3,5-7,3 550-630 90,1
АИМ100L4 4 1430 5,2-6,0 1320-1400 90,1 ВР-202 4
АИМ112М4 5,5 1430 5,2-8,3 1320-1520 103,7
АИМ132S4 7,5 1430 5,2-8,8 1320-1550 143,3



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-300-45-2 1330 71 71 75 77 84 70 67 60 86
2850 83 83 88 91 94 95 87 84 99
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-300-45-2,5 1350 76 76 77 78 79 74 72 70 83
2850 91 92 92 93 94 95 90 88 100
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-300-45-3,15 920 74 74 76 82 69 66 59 56 83
1400 79 79 83 85 91 78 75 68 92
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-300-45-4 930 82 83 83 85 81 78 75 68 87
1430 90 92 93 92 94 91 88 75 96

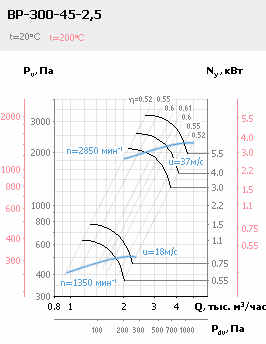

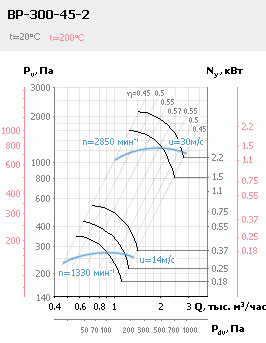

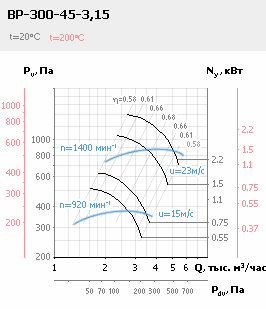

Аэродинамические характеристики

Типоразмер:
Аэродинамические характеристики ВР-300-45 (ВР-280-46, ВЦ-14-46)-2
Аэродинамические характеристики ВР-300-45 (ВР-280-46, ВЦ-14-46)-2
Аэродинамические характеристики ВР-300-45 (ВР-280-46, ВЦ-14-46)-2
Аэродинамические характеристики ВР-300-45 (ВР-280-46, ВЦ-14-46)-2
