Купить вентилятор ВР-80-70 (ВР-80-75) цена завода производителя

item
Завод грузоподъемного и кранового оборудования.




0 руб
Цена договорная

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

Радиальный вентилятор низкого и среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток - 12
  • Направление вращения - правое и левое

Назначение

  • Стационарные системы вентиляции и кондиционирования
  • Другие производственные и санитарно-технические цели

Условия эксплуатации

Температура окружающей среды от минус 40°С до плюс 40°С (до плюс 45°С для вентиляторов тропического исполнения). Умеренный климат; 2-я категория

Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 4861-052-00270366-99
  • Общего назначения из углеродистой стали
  • Общего назначения теплостойкие из углеродистой стали (Ж)
  • Коррозионностойкие из нержавеющей стали (К1)
  • Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж)


*Приведенные выше технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.


Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:






Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать

Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-80-70-10-02
ВР-80-70-10Ж-02
ВР-80-70-10К1-02
ВР-80-70-10К1Ж-02		 1 1 АИР160S8 7,5 730 15,0-28,0 820-660 600 ДО43 5
1 АИР160М8 11 730 15,0-30,5 820-610 620
1 АИР180М6 18,5 980 20,5-39,0 1480-1200 680
1 АИР200М6 22 980 20,5-41,0 1480-1120 720
ВР-80-70-10-01
ВР-80-70-10Ж-01
ВР-80-70-10К1-01
ВР-80-70-10К1Ж-01		 5 1 АИР132S6 5,5 615 12,8-26,0 580-430 745 ДО43 6
1 АИР132М6 7,5 685 14,2-28,0 720-540 770
1 АИР160S6 11 770 16,0-33,7 910-690 810
1 АИР160М6 15 865 18,0-37,0 1150-860 840
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во
ВР-80-70-12,5-02
ВР-80-70-12,5Ж-02
ВР-80-70-12,5К1-02
ВР-80-70-12,5К1Ж-02		 1 1 АИР200М8 18,5 730 29,5-35,5 1280-1320 910 ДО43 6
1 АИР200L8 22 730 29,5-50,0 1280-1200 950
1 АИР225М8 30 730 29,5-60,0 1280-960 1100
ВР-80-70-12,5-01
ВР-80-70-12,5Ж-01
ВР-80-70-12,5К1-01
ВР-80-70-12,5К1Ж-01		 5 1 АИР160S6 11 536 22,0-45,0 700-520 1090 ДО44 6
1 АИР160М6 15 602 25,0-51,5 880-680 1110
1 АИР180М6 18,5 685 27,0-57,0 1150-840 1180
1 АИР200М6 22 685 27,0-57,0 1150-840 1240
1 АИР200L6 30 768 31,0-63,5 1450-1120 1270



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-80-70-10-02 730 91 94 90 88 85 80 73 64 90
980 92 95 100 96 94 91 86 79 99
ВР-80-70-10-01 615 87 90 86 84 81 76 69 60 86
685 90 93 89 87 84 79 72 63 89
770 91 94 90 89 86 81 74 63 91
865 95 98 94 92 89 84 77 68 94
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-80-70-12,5-02 730 98 101 97 95 92 87 80 71 97
ВР-80-70-12,5-01 536 91 94 90 88 85 80 73 64 90
602 94 97 93 91 88 83 76 67 93
685 97 100 96 94 91 86 79 70 97
768 99 102 98 96 93 88 81 72 99

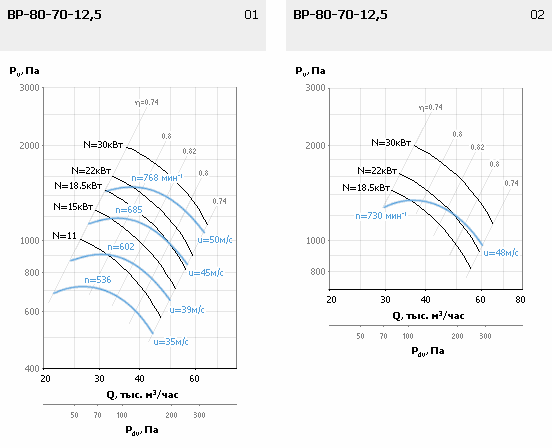

Аэродинамические характеристики

Типоразмер:
Аэродинамические характеристики ВР-80-70 (ВР-80-75)-12.5
Аэродинамические характеристики ВР-80-70 (ВР-80-75)-12.5
