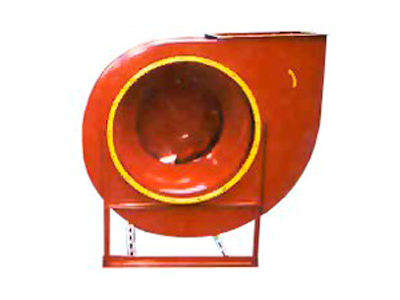

Купить вентилятор ВР-86-77 (ВР-80-75) цена завода производителя

item
Завод грузоподъемного и кранового оборудования.




0 руб
Цена договорная

Оставить заявку
В наличии


Добавить в заказ

Описание

Общие сведения

Радиальный вентилятор низкого и среднего давления
  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток - 13
  • Направление вращения - правое и левое

Назначение

  • Замена вентиляторов В-Ц4-75, ВР-80-75 соответствующих типоразмеров
  • Системы кондиционирования воздуха
  • Системы вентиляции производственных, общественных и жилых зданий
  • Другие производственные и санитарно-технические цели

Условия эксплуатации

Раскрыть содержание описания --- Закрыть содержание

Характеристики

Варианты изготовления

ТУ 4861-038-00270366-96
  • Общего назначения из оцинкованной* или углеродистой стали
  • Общего назначения теплостойкие из углеродистой стали (Ж)
  • Коррозионностойкие из нержавеющей стали (К1)
  • Коррозионностойкие теплостойкие из нержавеющей стали (К1Ж)
  • Примечание. * Только для типоразмеров 2,5; 3,15; 4 с относительным диаметром рабочего колеса 1 и частотой вращения до 1380 мин-1
ТУ 4861-040-00270366-96
  • Взрывозащищенные из разнородных металлов (В)
  • Взрывозащищенные теплостойкие из разнородных металлов (ВЖ)
  • Взрывозащищенные из алюминиевых сплавов (ВК3)
  • Взрывозащищенные коррозионностойкие из нержавеющей стали (ВК1)
  • Взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали (ВК1Ж)

*Приведенные ниже технические характеристики и варианты комплектации могут изменяться со временем, и отличаться от информации, опубликованной на сайте.




Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН
Наименование опросного листа: Формат файла: Размер: Ссылка:
Опросный лист ВД, ВДН, Д, ДН, ВМ, ВГДН, ВВДН doc 719 Кб скачать

Если характеристики данной модели Вам не подходят, обратите внимание на схожую продукцию:


Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ
Наименование опросного листа: Формат файла: Размер: Ссылка:
Прайс- лист на дымососы, вентиляторы дутьевые, мельничные Д, ВД, ДН, ВДН, ВМ doc 337 Кб скачать



Технические характеристики

Типоразмер:
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во

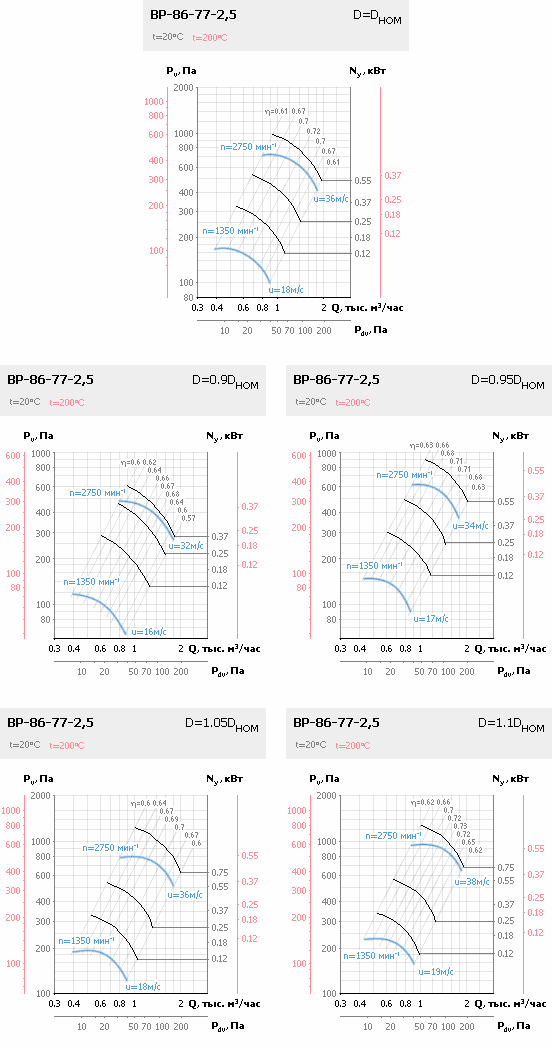

ВР-86-77-2,5
ВР-86-77-2,5Ж
ВР-86-77-2,5К1
ВР-86-77-2,5К1Ж		 1 1 АИР56А4 0,12 1350 0,45-0,85 170-110 20,7 ДО38* 4*
АИР63В2 0,55 2750 0,85-1,75 720-450 22,2
0,9 АИР56А4 0,12 1350 0,4-0,8 120-70 20,7
АИР63А2 0,37 2750 0,85-1,65 490-300 22
АИР63В2 0,55 2750 0,85-1,65 490-300 22
0,95 АИР56А4 0,12 1350 0,44-0,85 150-95 20,7
АИР63В2 0,55 2750 0,9-1,75 620-380 22,2
1,05 АИР56А4 0,12 1350 0,45-0,85 190-130 20,7
АИР71А2 0,75 2750 0,85-1,7 800-540 27
1,1 АИР56А4 0,12 1350 0,47-0,85 230-170 20,7
АИР71А2 0,75 2750 0,9-1,75 960-740 27
ВР-86-77-2,5В
ВР-86-77-2,5ВЖ
ВР-86-77-2,5ВК1
ВР-86-77-2,5ВК1Ж		 1 1 АИМ63А4 0,25 1350 0,45-0,85 170-110 31,5 ВР-201 4
АИМ63В2 0,55 2750 0,85-1,75 720-440 31,5
0,9 АИМ63А4 0,25 1350 0,4-0,8 120-70 31,5
АИМ63А2 0,37 2750 0,85-1,65 490-300 31,5
0,95 АИМ63А4 0,25 1350 0,44-0,85 150-95 31,5
АИМ63В2 0,55 2750 0,9-1,75 620-380 31,5
1,05 АИМ63А4 0,25 1350 0,45-0,85 190-130 31,5
АИМ71А2 0,75 2750 0,85-1,7 800-540 34,5
1,1 АИМ63А4 0,25 1350 0,47-0,85 230-170 31,5
АИМ71А2 0,75 2750 0,9-1,75 960-740 34,5
ВР-86-77-2,5ВК3 1 1 АИМ63А4 0,25 1350 0,45-0,85 170-110 25 ВР-201 4
АИМ63В2 0,55 2750 0,85-1,75 720-450 26
*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 об/мин.
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во

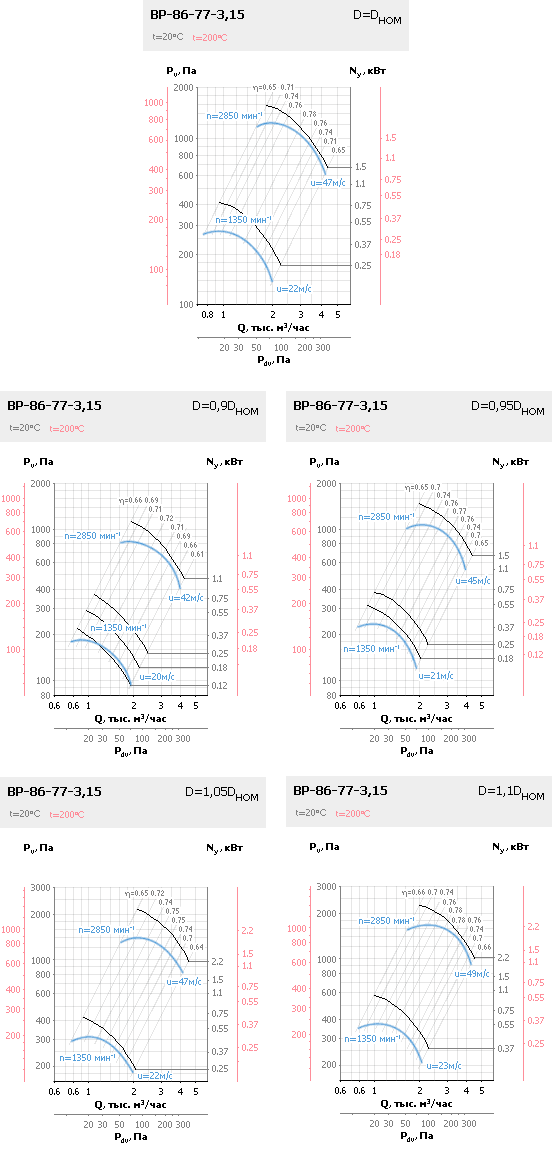

ВР-86-77-3,15
ВР-86-77-3,15Ж
ВР-86-77-3,15К1
ВР-86-77-3,15К1Ж		 1 1 АИР63А4 0,25 1350 0,85-1,84 280-170 30,8 ДО38 4
АИР80А2 1,5 2850 1,8-4,0 1220-680 38,9
0,9 АИР56А4 0,12 1350 0,76-1,15 185-175 30
АИР56В4 0,18 1350 0,76-1,82 185-110 30
АИР71В2 1,1 2850 1,65-3,80 830-480 37
0,95 АИР56В4 0,18 1350 0,76-1,82 185-110 30
АИР80А2 1,5 2850 1,9-3,85 1080-640 40,9
1,05 АИР63А4 0,25 1350 0,9-1,9 320-190 29,9
АИР80В2 2,2 2850 1,7-4,0 1350-880 40,1
1,1 АИР63В4 0,37 1350 0,9-1,95 370-230 29,9
АИР80В2 2,2 2850 1,7-4,1 1650-1070 40,1
ВР-86-77-3,15В
ВР-86-77-3,15ВЖ
ВР-86-77-3,15ВК1
ВР-86-77-3,15ВК1Ж		 1 1 АИМ63А4 0,25 1350 0,85-1,84 280-170 40 ВР-201 4
АИМ80А2 1,5 2750 1,8-4,0 1220-680 49,5
0,9 АИМ63А4 0,25 1350 0,76-1,82 185-110 40
АИМ71В2 1,1 2750 1,55-3,7 800-480 44,7
0,95 АИМ63А4 0,25 1350 0,76-1,82 185-110 40
АИМ80А2 1,5 2750 1,9-3,85 1080-640 50,6
1,05 АИМ63А4 0,25 1350 0,9-1,9 320-190 40
АИМ80В2 2,2 2750 1,7-4,0 1350-880 52,4
1,1 АИМ63В4 0,37 1350 0,9-1,9 380-220 39,8
АИМ80В2 2,2 2750 1,9-4,1 1650-1070 52,4
ВР-86-77-3,15ВК3 1 1 АИМ63А4 0,25 1350 0,85-1,84 280-170 30 ВР-202 4
*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 об/мин.
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во

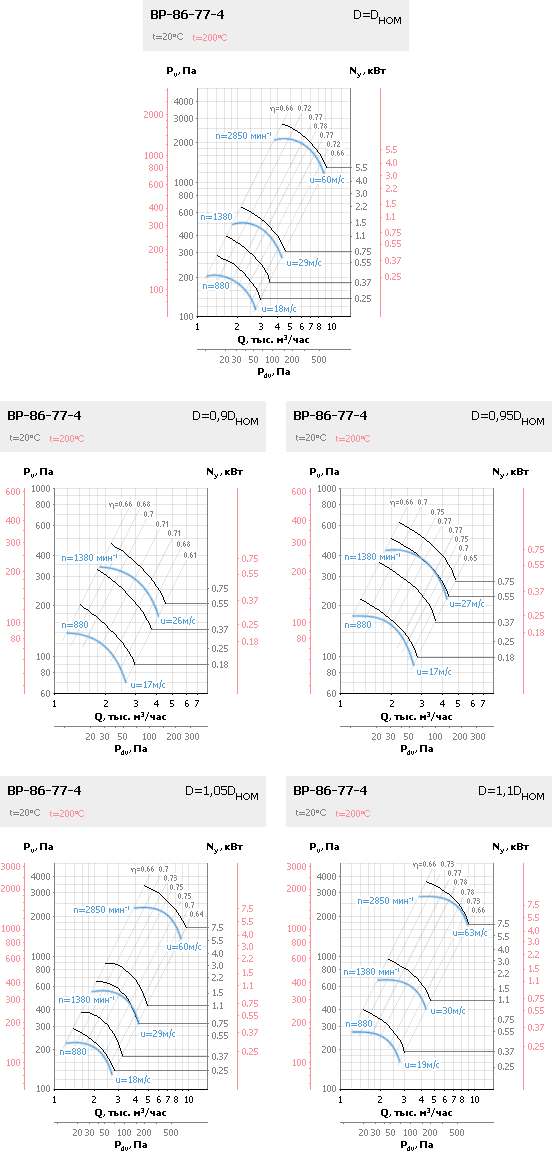

ВР-86-77-4
ВР-86-77-4Ж
ВР-86-77-4К1
ВР-86-77-4К1Ж		 1 1 АИР63В6 0,25 880 1,4-2,7 210-120 46,2 ДО38 4
АИР71В4 0,75 1380 2,2-4,1 500-300 51,5 ДО38
АИР100L2 5,5 2850 4,3-8,3 2200-1250 72,2 ДО39
0,9 АИР63А6 0,18 880 1,2-2,6 140-75 46,2 ДО38
АИР71А4 0,55 1380 1,95-4,0 340-190 52 ДО38
0,95 АИР63А6 0,18 880 1,4-2,6 175-100 46,3 ДО38
АИР71А4 0,55 1380 2,3-4,0 430-250 52,2 ДО38
АИР71В4 0,75 1380 2,3-4,0 430-250 52,4 ДО38
1,05 АИР63В6 0,25 880 1,3-2,75 230-140 46,6 ДО38
АИР71В4 0,75 1380 2,0-4,2 560-330 51,5 ДО38
АИР80А4 1,1 1380 2,0-4,2 560-330 54,8 ДО38
АИР112М2 7,5 2850 4,3-8,6 2350-1500 89,8 ДО39
1,1 АИР71А6 0,37 880 1,3-2,7 270-180 51,6 ДО38
АИР80А4 1,1 1380 2,1-4,2 670-440 54,5 ДО38
АИР112М2 7,5 2850 4,2-8,8 2850-1800 89,8 ДО39
ВР-86-77-4В
ВР-86-77-4ВЖ
ВР-86-77-4ВК1
ВР-86-77-4ВК1Ж		 1 1 АИМ71А6 0,37 880 1,4-2,7 210-120 59 ВР-201 4
АИМ71В4 0,75 1380 2,2-4,1 500-300 59
АИМ100L2 5,5 2850 4,3-8,3 2200-1250 107 ВР-202 4
0,9 АИМ71А6 0,37 880 1,2-2,6 140-75 59 ВР-201 4
АИМ71А4 0,55 1380 1,95-4,0 340-190 59
0,95 АИМ71А6 0,37 880 1,4-2,6 175-100 59
АИМ71А4 0,55 1380 2,3-4,0 430-250 59
АИМ71В4 0,75 1380 2,3-4,0 430-250 60
1,05 АИМ71А6 0,37 880 1,3-2,75 230-140 59
АИМ71В4 0,75 1380 2,0-4,2 560-330 59
АИМ80А4 1,1 1380 2,0-4,2 560-330 65 ВР-201 4
АИМ112М2 7,5 2850 4,1-8,5 2380-1450 121
1,1 АИМ71А6 0,37 880 1,3-2,7 270-180 59 ВР-201 4
АИМ80А4 1,1 1380 2,1-4,2 670-440 59 ВР-202 4
АИМ112М2 7,5 2850 4,4-8,6 2900-1900 121
ВР-86-77-4ВК3 1 1 АИМ71А6 0,37 880 1,4-2,7 210-120 42 ВР-201 4
АИМ71В4 0,75 1380 2,2-4,1 500-300 44
*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 об/мин.
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во

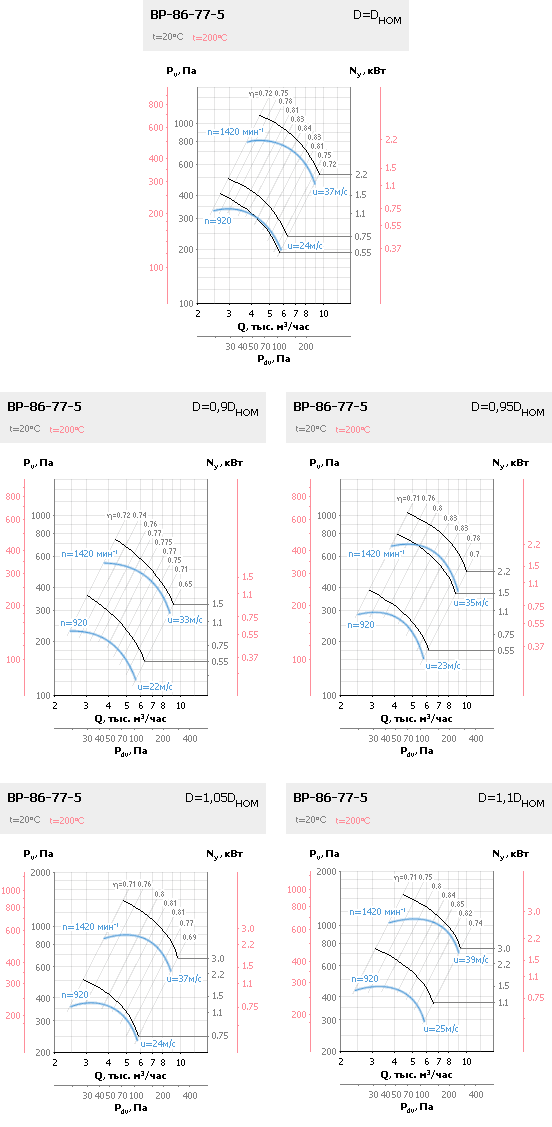

ВР-86-77-5
ВР-86-77-5Ж
ВР-86-77-5К1
ВР-86-77-5К1Ж		 1 1 АИР71В6 0,55 920 2,75-4,1 340-315 92 ДО39 5
АИР80А6 0,75 920 2,75-5,6 340-215 95
АИР90L4 2,2 1420 4,3-8,6 810-500 107
0,9 АИР71В6 0,55 920 2,4-5,3 230-140 91
АИР80В4 1,5 1420 3,6-8,2 550-340 95
0,95 АИР71В6 0,55 920 2,8-5,6 280-170 92
АИР80В4 1,5 1420 4,5-5,3 700-680 96
АИР90L4 2,2 1420 4,5-8,7 700-400 101
1,05 АИР80А6 0,75 920 2,7-5,6 370-270 95
АИР100S4 3 1420 4,2-8,5 880-620 107
1,1 АИР80В6 1,1 920 3,0-5,7 460-315 97
АИР100S4 3 1420 4,6-8,8 1100-730 107
ВР-86-77-5В
ВР-86-77-5ВЖ
ВР-86-77-5ВК1
ВР-86-77-5ВК1Ж		 1 1 АИМ71В6 0,55 920 2,75-4,1 340-315 99 ВР-202 4
АИМ80А6 0,75 920 2,75-5,6 340-215 106
АИМ90L4 2,2 1420 4,3-8,6 810-500 137
0,9 АИМ71В6 0,55 920 2,4-5,3 230-140 99
АИМ80В4 1,5 1420 3,6-8,2 550-340 106
0,95 АИМ71В6 0,55 920 2,8-5,6 280-170 99
АИМ80В4 1,5 1420 4,5-5,3 700-680 106
АИМ90L4 2,2 1420 4,5-8,7 700-400 131
1,05 АИМ80А6 0,75 920 2,7-5,6 370-270 107
АИМ100S4 3 1420 4,2-8,5 880-620 142
1,1 АИМ80В6 1,1 920 3,0-5,7 460-315 108
АИМ100S4 3 1420 4,6-8,8 1100-730 142
ВР-86-77-5ВК3 1 1 АИМ71В6 0,55 920 2,75-4,1 340-315 79 ВР-201 5
АИМ80А6 0,75 920 2,75-5,6 340-215 85
*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 об/мин.
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во

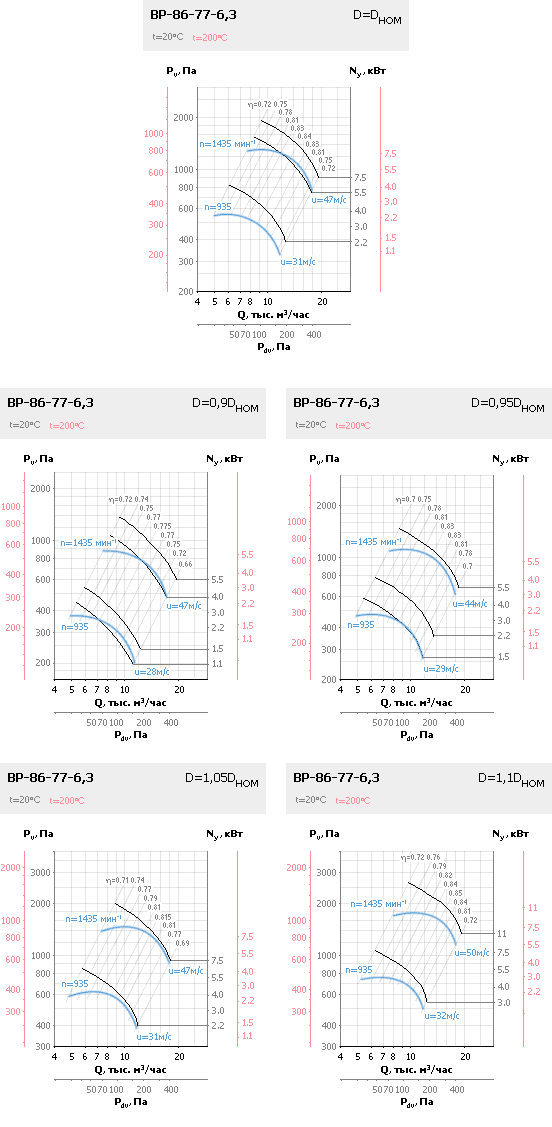

ВР-86-77-6,3
ВР-86-77-6,3Ж
ВР-86-77-6,3К1
ВР-86-77-6,3К1Ж		 1 1 АИР100L6 2,2 935 5,6-11,3 560-350 162 ДО40 5
АИР112М4 5,5 1435 8,6-12,0 1320-1250 179
АИР132S4 7,5 1435 8,6-17,5 1320-800 200
0,9 АИР80В6 1,1 935 4,7-7,3 380-350 144
АИР90L6 1,5 935 4,7-11,0 380-230 148
АИР100L4 4 1435 7,2-12,3 885-780 160
АИР112М4 5,5 1435 7,2-17,0 885-530 178
0,95 АИР90L6 1,5 935 5,8-8,6 470-430 149
АИР100L6 2,2 935 5,8-11,5 470-280 161
АИР112М4 5,5 1435 9,0-17,5 1130-670 178
1,05 АИР100L6 2,2 935 5,4-11,5 610-400 163
АИР132S4 7,5 1435 8,3-17,5 1430-940 201
1,1 АИР112МА6 3 935 6,2-11,5 750-530 180
АИР132М4 11 1435 9,2-17,8 1750-1200 201
ВР-86-77-6,3В
ВР-86-77-6,3ВЖ
ВР-86-77-6,3ВК1
ВР-86-77-6,3ВК1Ж		 1 1 АИМ100L6 2,2 935 5,6-11,3 560-350 197 ВР-202 6
АИМ112М4 5,5 1435 8,6-12,0 1320-1250 210 ВР-203 4
АИМ132S4 7,5 1435 8,6-17,5 1320-800 248
0,9 АИМ80В6 1,1 935 4,7-7,3 380-350 155 ВР-202 6
АИМ90L6 1,5 935 4,7-11,0 380-230 178
АИМ100L4 4 1435 7,2-12,3 885-780 194 ВР-203 4
АИМ112М4 5,5 1435 7,2-17,0 885-530 208
0,95 АИМ90L6 1,5 935 5,8-8,6 470-430 179 ВР-202 6
АИМ100L6 2,2 935 5,8-11,5 470-280 196
АИМ112М4 5,5 1435 9,0-17,5 1130-670 209 ВР-203 4
1,05 АИМ100L6 2,2 935 5,4-11,5 610-400 198 ВР-202 6
АИМ132S4 7,5 1435 8,3-17,5 1430-940 249 ВР-203 4
1,1 АИМ112МА6 3 935 6,2-11,5 750-530 217
АИМ132М4 11 1435 9,2-17,8 1750-1200 249
ВР-86-77-6,3ВК3 1 1 АИМ100L6 2,2 935 5,6-11,3 560-350 141 ВР-202 4
*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 об/мин.
Обозначение Конструк­тивное исполнение Относит. диаметр колеса Двигатель Частота вращения рабочего колеса, мин-1 Параметры в рабочей зоне Масса вентилятора не более, кг Вибро-изоляторы
Обозначение Мощ-ность, кВт Производи­тельность, тыс. м3/час Полное давление, Па Тип Кол-во

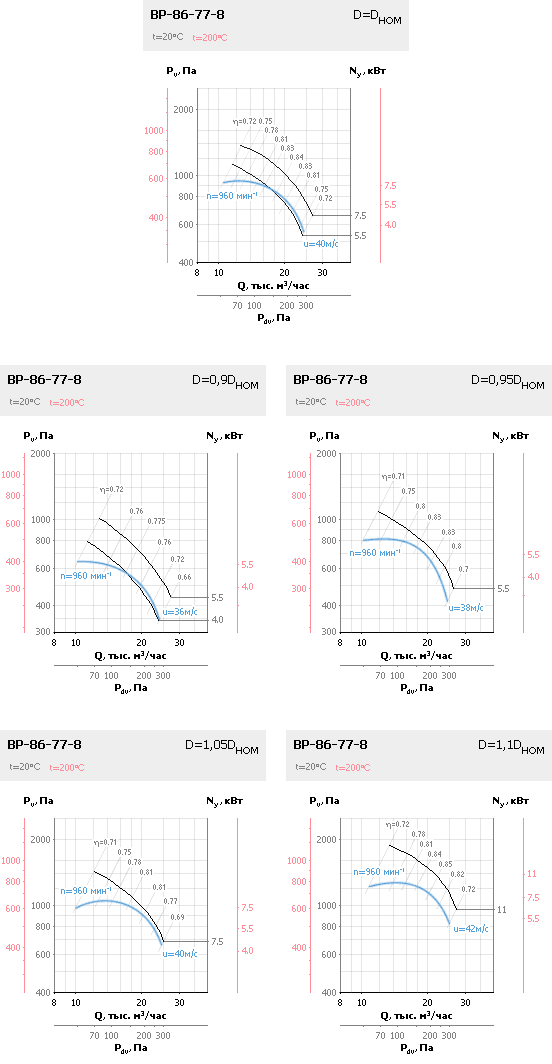

ВР-86-77-8
ВР-86-77-8Ж
ВР-86-77-8К1
ВР-86-77-8К1Ж		 1 1 АИР132S6 5,5 960 12,0-17,0 950-880 277 ДО41 6
АИР132М6 7,5 960 12,0-23,0 950-580 293
0,9 АИР112МВ6 4 960 9,5-17,0 640-570 257
АИР132S6 5,5 960 9,5-23,0 640-380 277
0,95 АИР132S6 5,5 960 12,5-23,0 800-470 277
1,05 АИР132М6 7,5 960 11,0-24,0 1020-720 293
1,1 АИР160S6 11 960 13,0-24,0 1280-900 337
ВР-86-77-8В
ВР-86-77-8ВЖ
ВР-86-77-8ВК1
ВР-86-77-8ВК1Ж		 1 1 АИМ132S6 5,5 960 12,0-17,0 950-880 338 ВР-203 5
АИМ132М6 7,5 960 12,0-23,0 950-580 338
0,9 АИМ112МВ6 4 960 9,5-17,0 640-570 289
АИМ132S6 5,5 960 9,5-23,0 640-380 338
0,95 АИМ132S6 5,5 960 12,5-23,0 800-470 338
1,05 АИМ132М6 7,5 960 11,0-24,0 1020-720 337
1,1 АИМ160S6 11 960 13,0-24,0 1280-900 372
ВР-86-77-8ВК3 1 1 АИМ132S6 5,5 960 10,5-17,0 950-870 227 ВР-203 4
АИМ132М6 7,5 960 10,5-24,0 950-550 254
*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 об/мин.



Акустические характеристики

Типоразмер:
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-86-77-2,5 1350 58 61 69 62 60 58 50 41 67
2750 70 73 76 84 77 75 73 65 84
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-86-77-3,15 1350 65 68 76 69 67 65 57 48 74
2850 78 81 84 92 85 83 81 73 92
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-86-77-4 880 65 68 76 69 67 65 57 46 73
1380 74 77 85 78 76 74 66 57 82
2850 87 90 93 101 94 92 90 82 1
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-86-77-5 920 70 73 81 74 72 70 62 53 78
1420 81 84 92 85 83 81 73 64 89
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-86-77-6,3 935 78 81 89 82 80 73 70 61 86
1435 89 92 100 93 91 89 81 72 97
Обозначение n, мин-1 Значение Lpi, дБ в октавных полосах f, Гц LpА, дБА
63 125 250 500 1000 2000 4000 8000
ВР-86-77-8 960 88 91 99 92 90 88 80 71 96



Аэродинамические характеристики

Типоразмер:
Аэродинамические характеристики ВР-86-77 (ВР-80-75)-2.5
Аэродинамические характеристики ВР-86-77 (ВР-80-75)-2.5
Аэродинамические характеристики ВР-86-77 (ВР-80-75)-2.5
Аэродинамические характеристики ВР-86-77 (ВР-80-75)-2.5
Аэродинамические характеристики ВР-86-77 (ВР-80-75)-2.5
Аэродинамические характеристики ВР-86-77 (ВР-80-75)-2.5

Похожие товары
